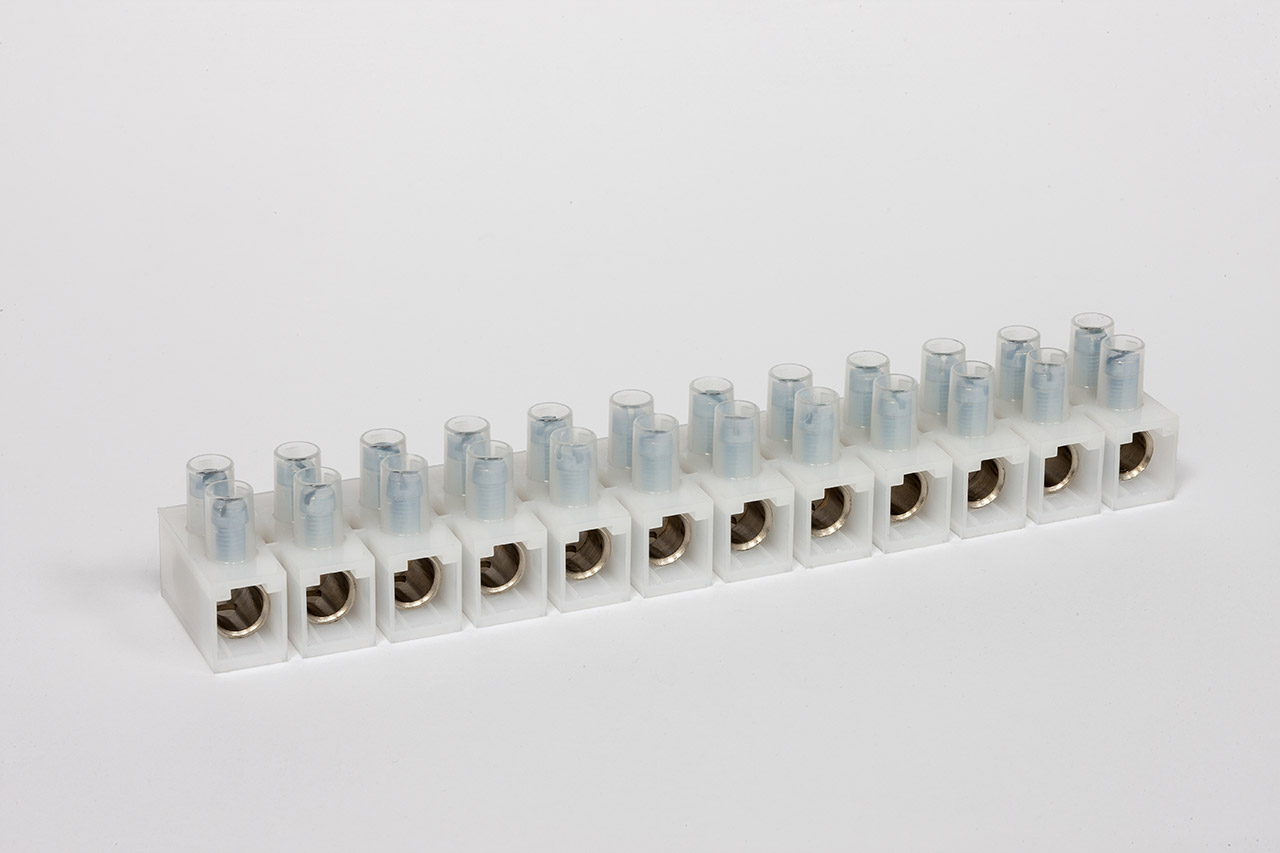

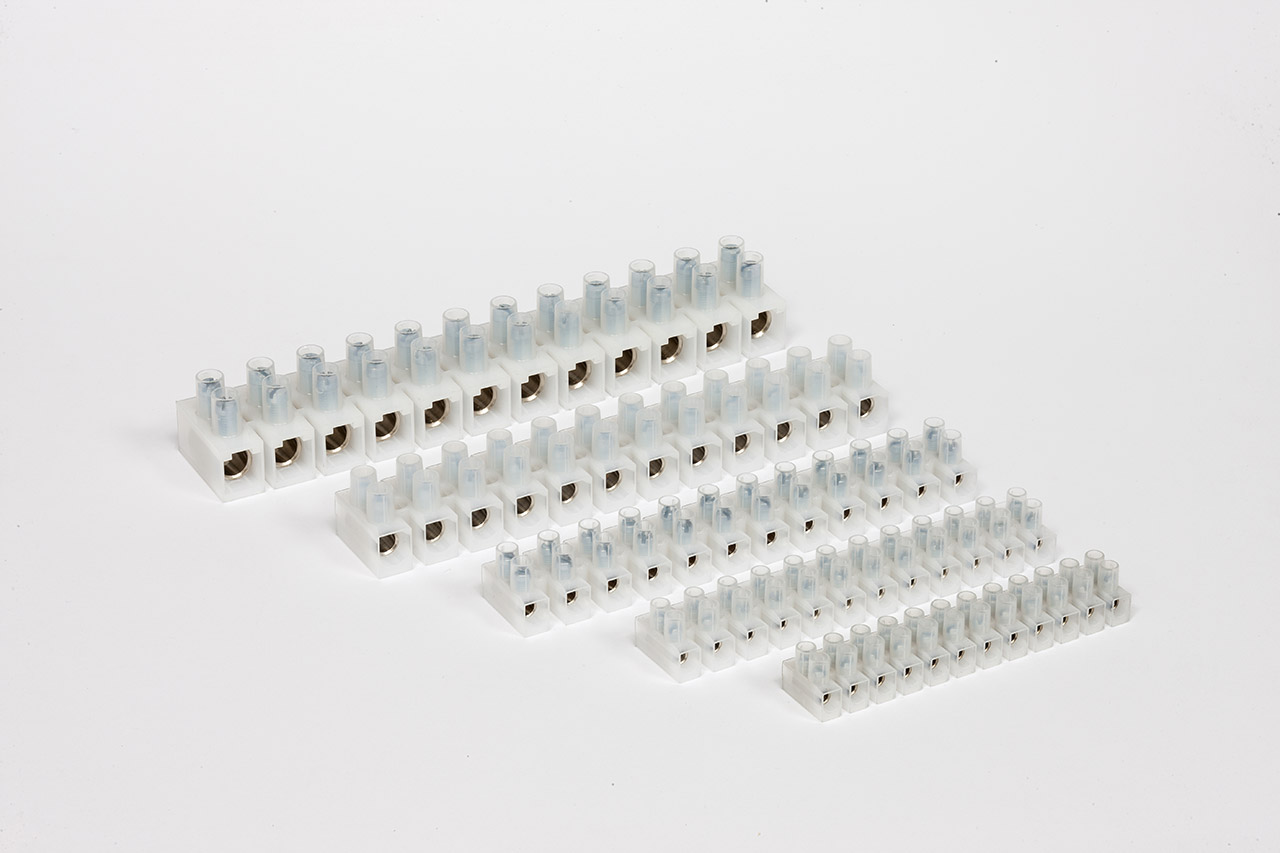

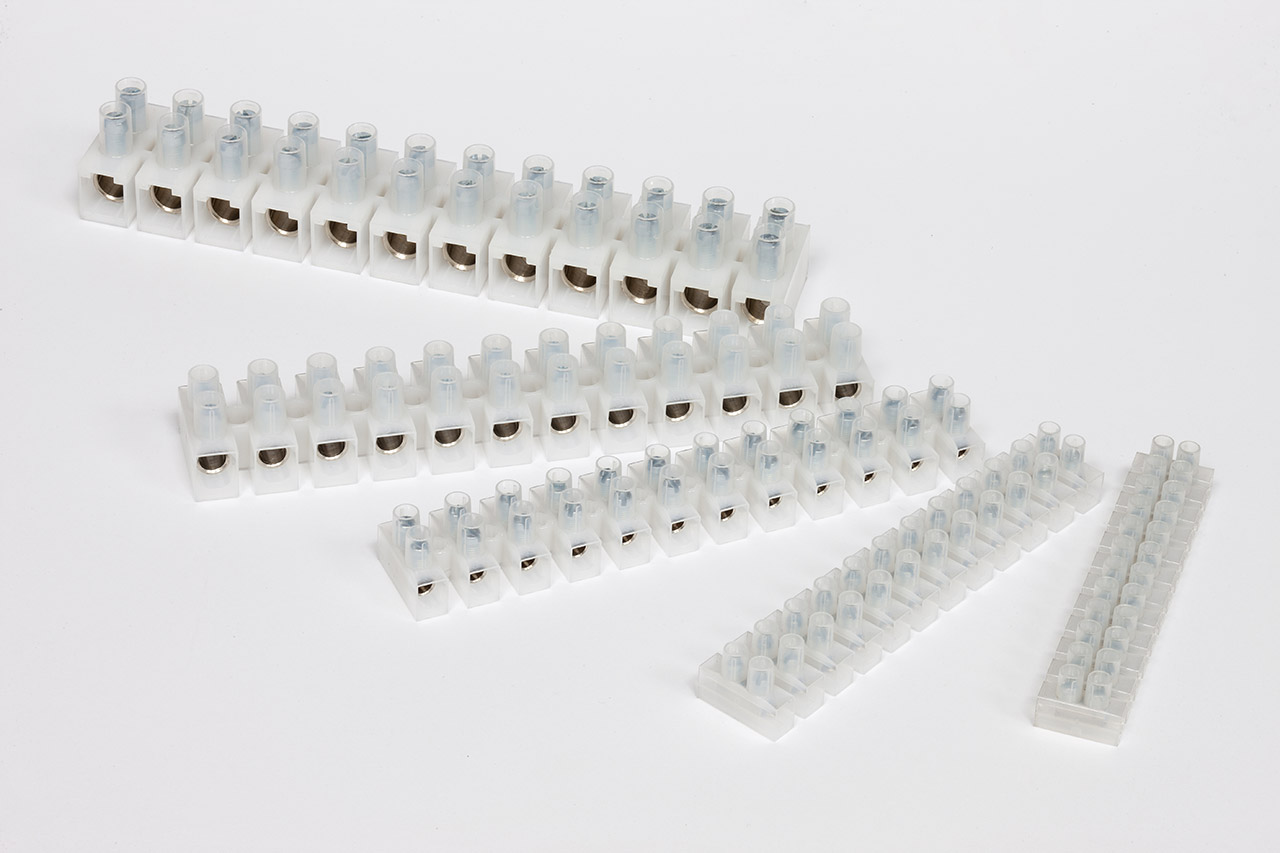

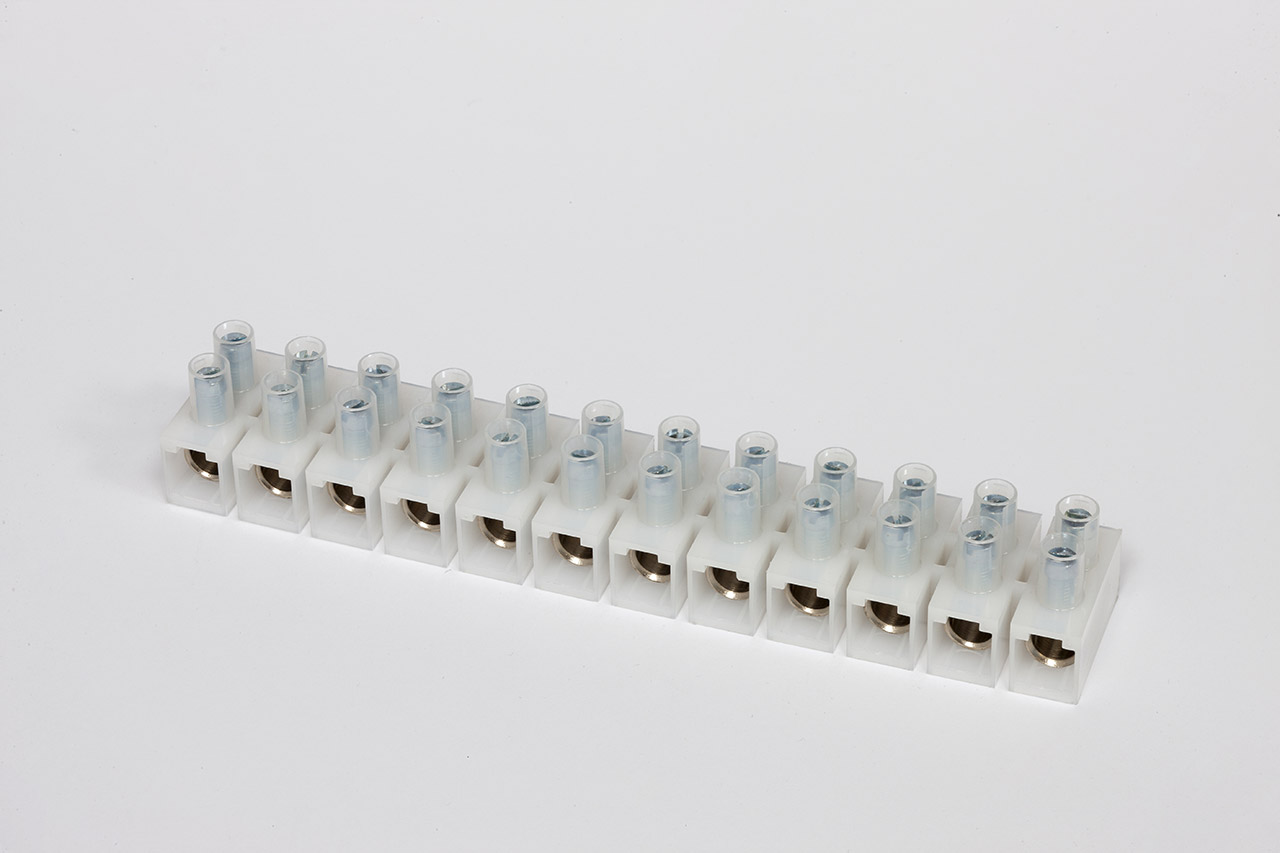

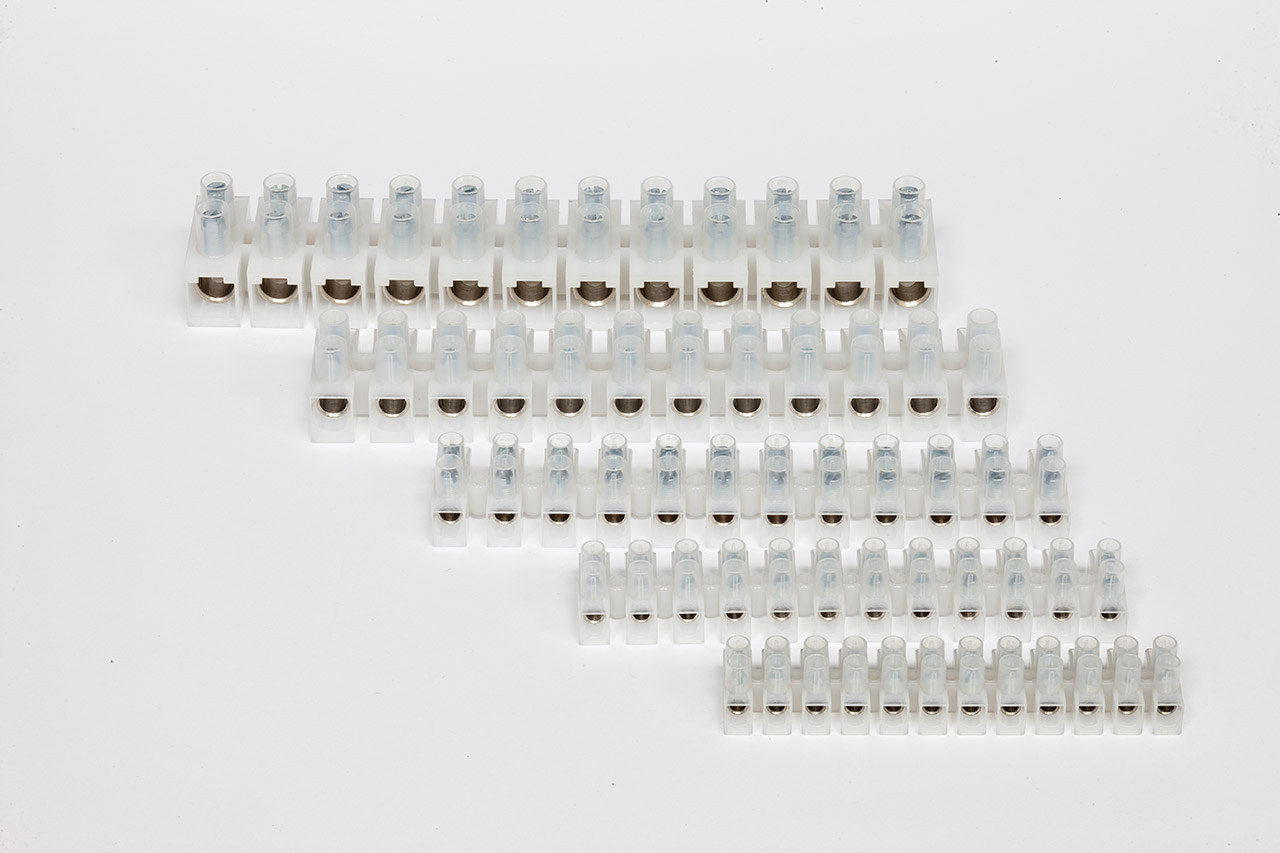

Regleta de conexión estándar para realizar conexiones eléctricas en instalaciones o como componente para equipos y aparatos eléctricos y de iluminación.
- Cuerpo aislante:
- Modelo estándar: Poliamida 6, color natural. V2 (según UL94).
- Modelo FV: Poliamida 6.6 con fibra de vidrio, color gris, V0 (según UL94).
- Modelo V0: Poliamida 6.6, color crema, V0 (según UL94).
- Borna: latón niquelado.
- Lámina pisahilos PH: acero inoxidable.
- Tornillo: acero cincado. Rosca métrica.
- VERSIÓN V0: autoextinguibilidad V0 (según UL94).
- VERSIÓN FV: temperatura ambiente 160ºC.
- Hilo Incandescente a 960ºC según EN 60695-2-11.
- Especificaciones técnicas según EN 60998 y UL 1059.
Ficha de conexión diseñada para adaptarse a la variedad en condiciones de uso que requieren los fabricantes de equipos y aparatos.
Posibilidad de corte y grabado bajo pedido.

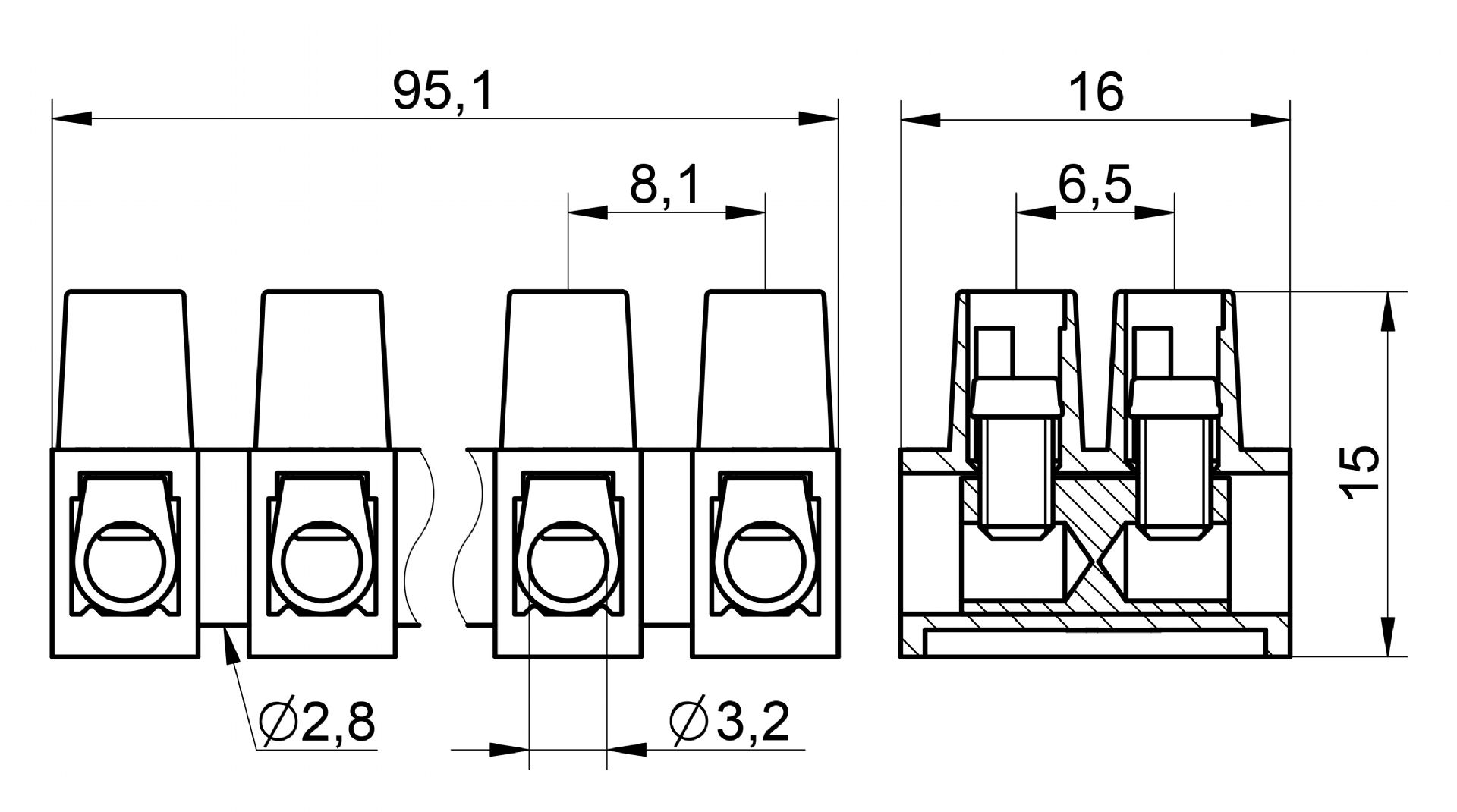

Regleta de conexión estándar
Capacidad conexión:
- Cable rígido: 4 mm² / 0,75 mm²
- Cable flexible: 4 mm² / 0,75 mm²
Voltaje: 450V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución estándar.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 20A; 7.0 lb-in; 12 AWG (str/sol)
Ejecuciones:
Según material aislante:
-1804 V0 (ignifugo) T110ºC.
-1804 FV (con carga mineral) T160ºC.
Intensidad: 24A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Normal
Regleta de conexión pisahilos
Capacidad conexión:
- Cable rígido: 2,5 mm² / 0,75 mm²
- Cable flexible: 2,5 mm² / 0,75 mm²
Voltaje: 450V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 15A; 4.4 lb-in; 14 AWG (str/sol)
Ejecuciones:
Según material aislante:
-1804 V0-PH (ignifugo) T110ºC
-1804 FV-PH (con carga mineral) T160ºC
Intensidad: 24A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Pisahilos
Regleta de conexión estándar
Capacidad conexión:
- Cable rígido: 4 mm² / 0,75 mm²
- Cable flexible: 4 mm² / 0,75 mm²
Voltaje: 450V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Con tabique en el interior de la borna que limita la entrada del conductor.
- UL: 600V; 20A; 7.0 lb-in; 12 AWG (str/sol)
Ejecuciones:
Según material aislante:
-1804 TS V0 (ignifugo) T110ºC
-1804 TS FV (con carga mineral) T160ºC
Intensidad: 24A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Tabique separador

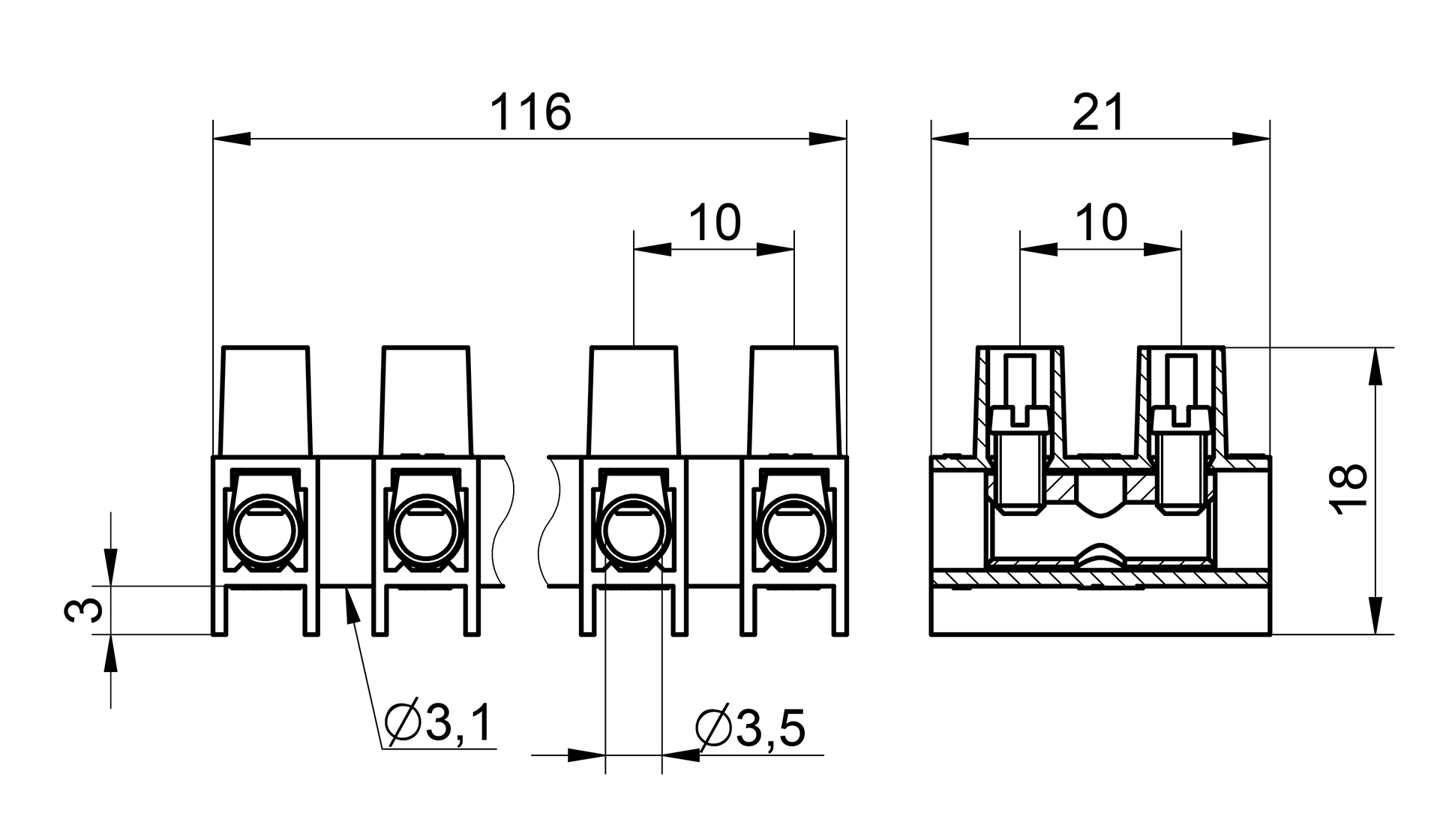

Regleta de conexión estándar
Capacidad conexión:
- Cable rígido: 4 mm² / 0,75 mm²
- Cable flexible: 4 mm² / 0,75 mm²
Voltaje: 450V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 20A; 7.0 lb-in; 12 AWG (str/sol)
Ejecuciones:
Según material aislante:
-1104 V0 (ignifugo) T110ºC
-1104 FV (con carga mineral) T160ºC
Intensidad: 32A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Normal
Regleta de conexión pisahilos
Capacidad conexión:
- Cable rígido: 2,5 mm² / 0,75 mm²
- Cable flexible: 2,5 mm² / 0,75 mm²
Voltaje: 450V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 15A; 4.4 lb-in; 14 AWG (str/sol)
Ejecuciones:
Según material aislante:
-1104 PH V0 (ignifugo) T110ºC
-1104 PH FV (con carga mineral) T160ºC
Intensidad: 24A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Pisahilos
Regleta de conexión standard
Capacidad conexión:
- Cable rígido: 4 mm² / 0,75 mm²
- Cable flexible: 4 mm² / 0,75 mm²
Voltaje: 450V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Con tabique en el interior de la borna que limita la entrada del conductor.
- UL: 600V; 20A; 7.0 lb-in; 12 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1104 TS V0 (ignifugo) T110ºC
-1104 TS FV (con carga mineral) T160ºC
Intensidad: 32A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Tabique separador

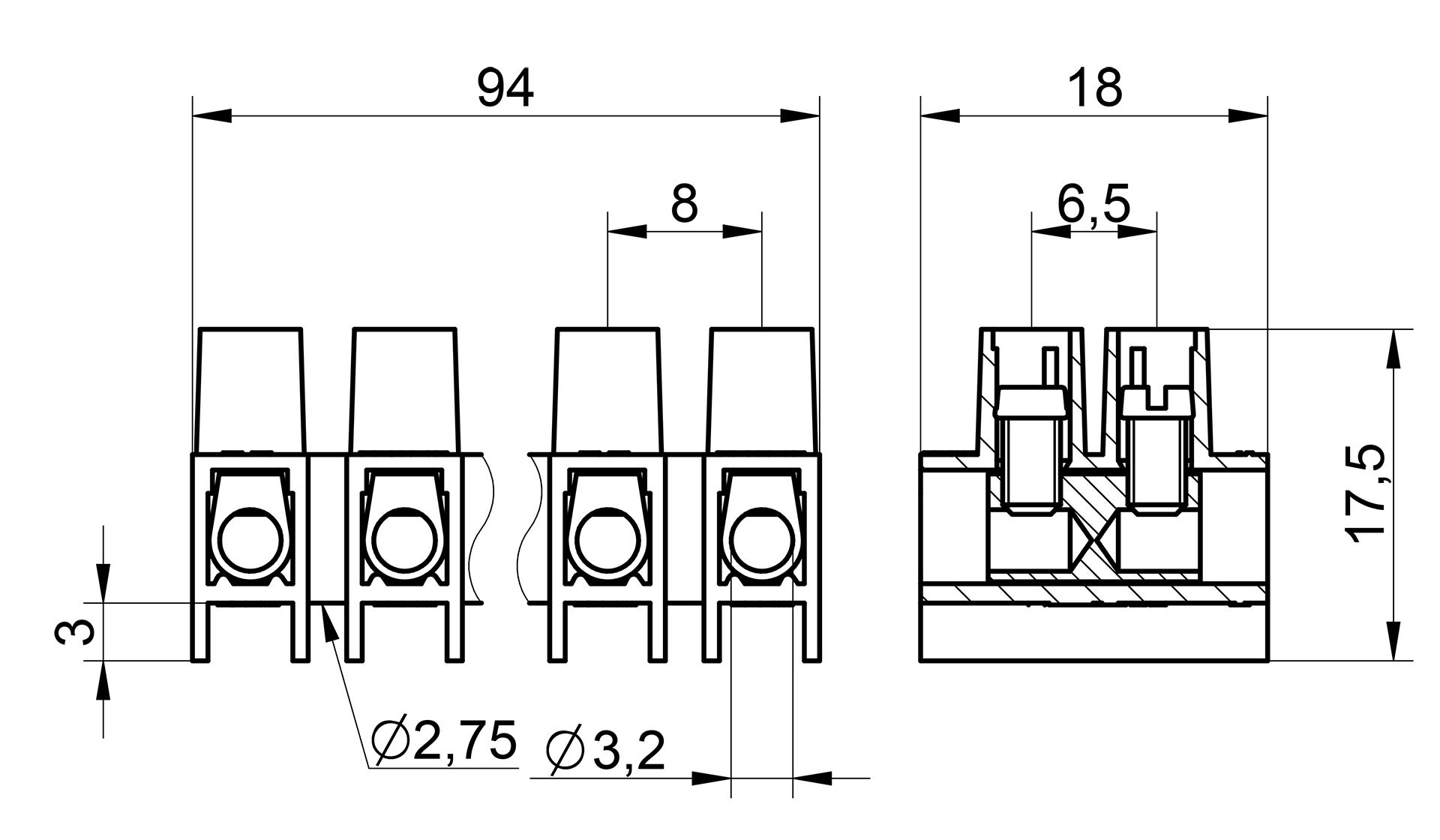

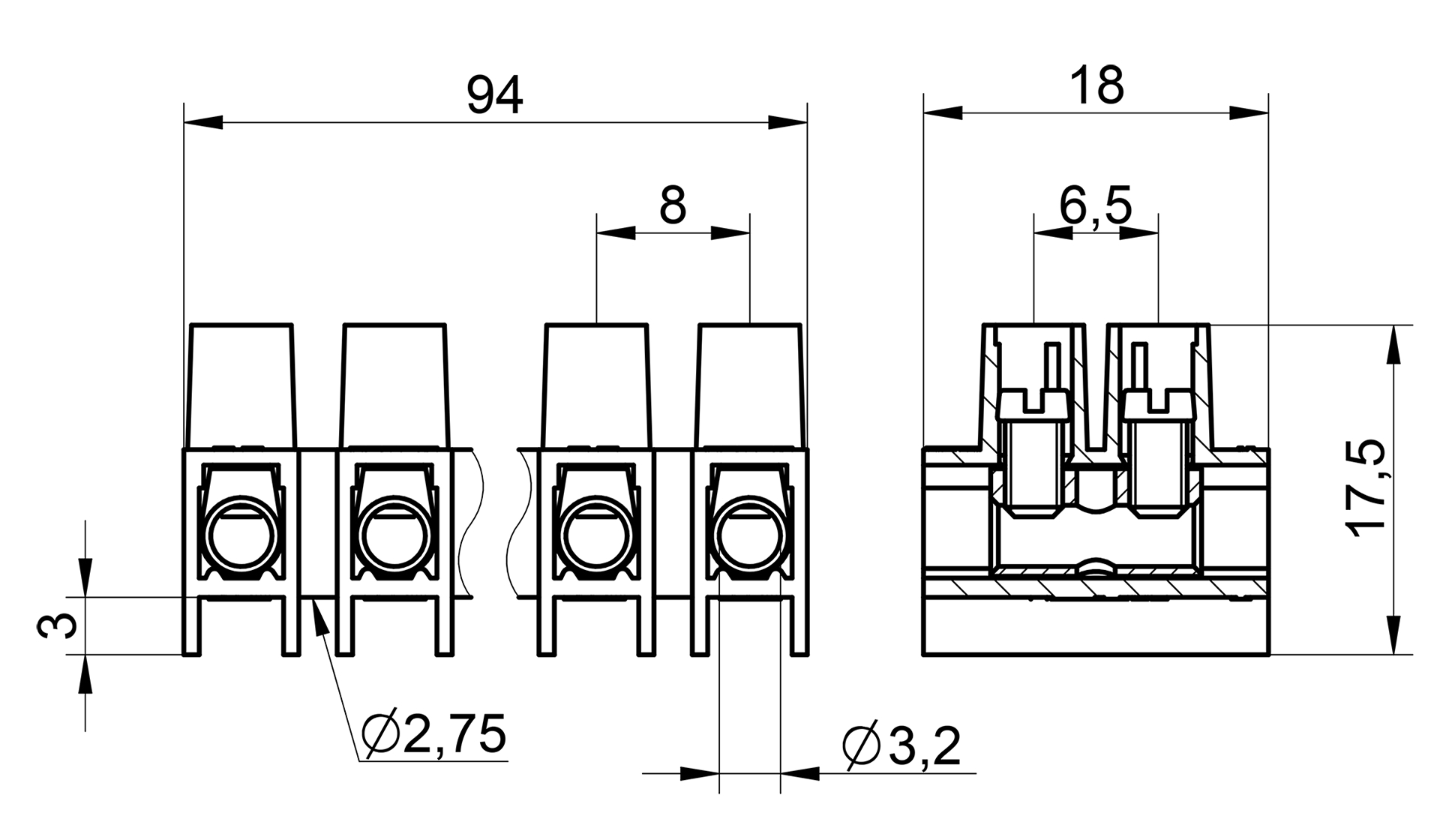

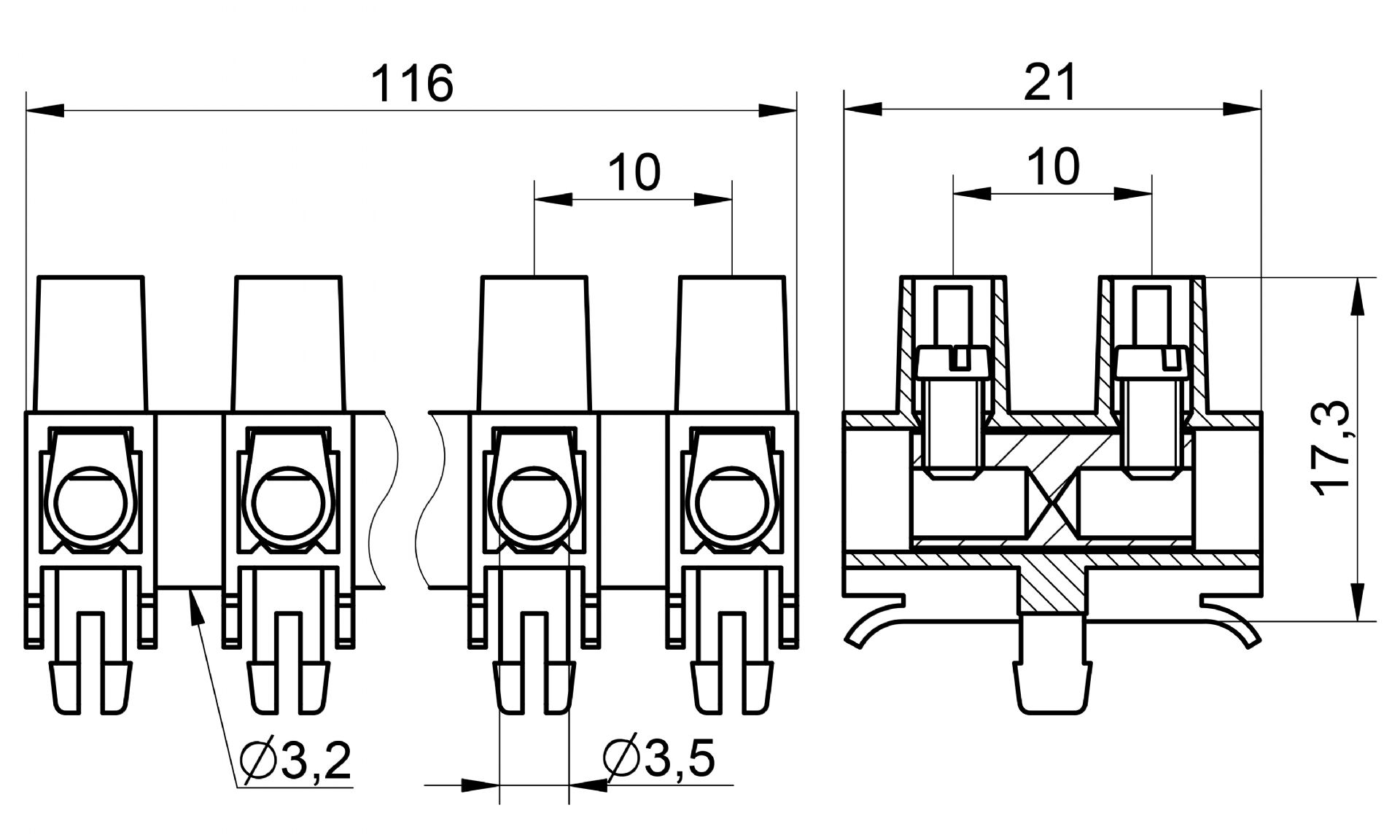

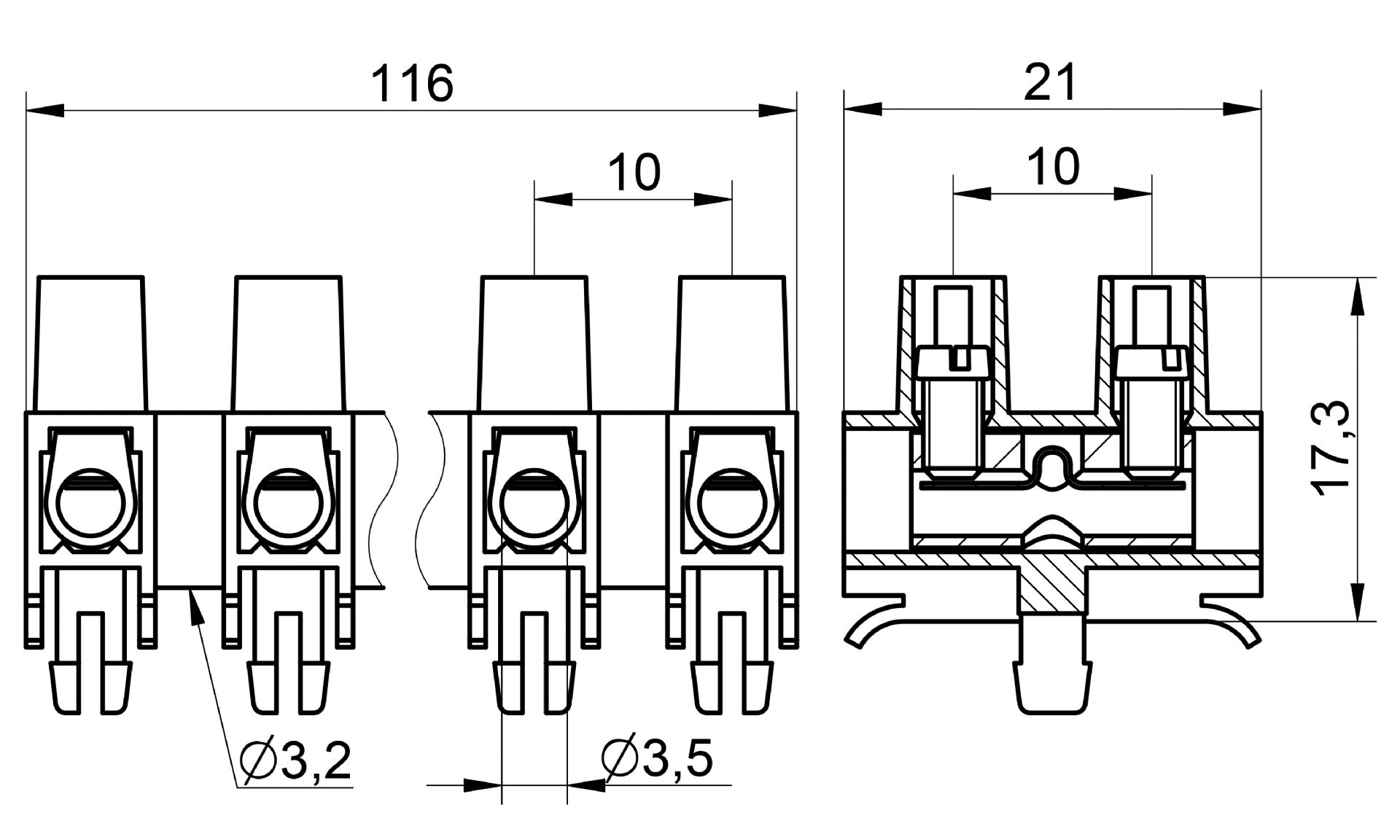

Regleta de conexión de pie elevado
Capacidad conexión:
- Cable rígido: 4 mm² / 0,75 mm²
- Cable flexible: 4 mm² / 0,75 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 20A; 7.0 lb-in; 12 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1204 V0 (ignifugo) T110ºC
-1204 FV (con carga mineral) T160ºC
Intensidad: 32A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Normal
Regleta de conexión de pie elevado pisahilos
Capacidad conexión:
- Cable rígido: 2,5 mm² / 0,75 mm²
- Cable flexible: 2,5 mm² / 0,75 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 15A; 4.4 lb-in; 14 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1204 PH V0 (ignifugo) T110ºC
-1204 PH FV (con carga mineral) T160ºC
Intensidad: 24A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Pisahilos
Regleta de conexión de pie elevado
Capacidad conexión:
- Cable rígido: 4 mm² / 0,75 mm²
- Cable flexible: 4 mm² / 0,75 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Con tabique en el interior de la borna que limita la entrada del conductor.
- UL: 600V; 20A; 7.0 lb-in; 12 AWG (str/sol)
Ejecuciones:
Según material aislante:
-1204 TS V0 (ignifugo) T110ºC
-1204 TS FV (con carga mineral) T160ºC
Intensidad: 32A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Tabique separador

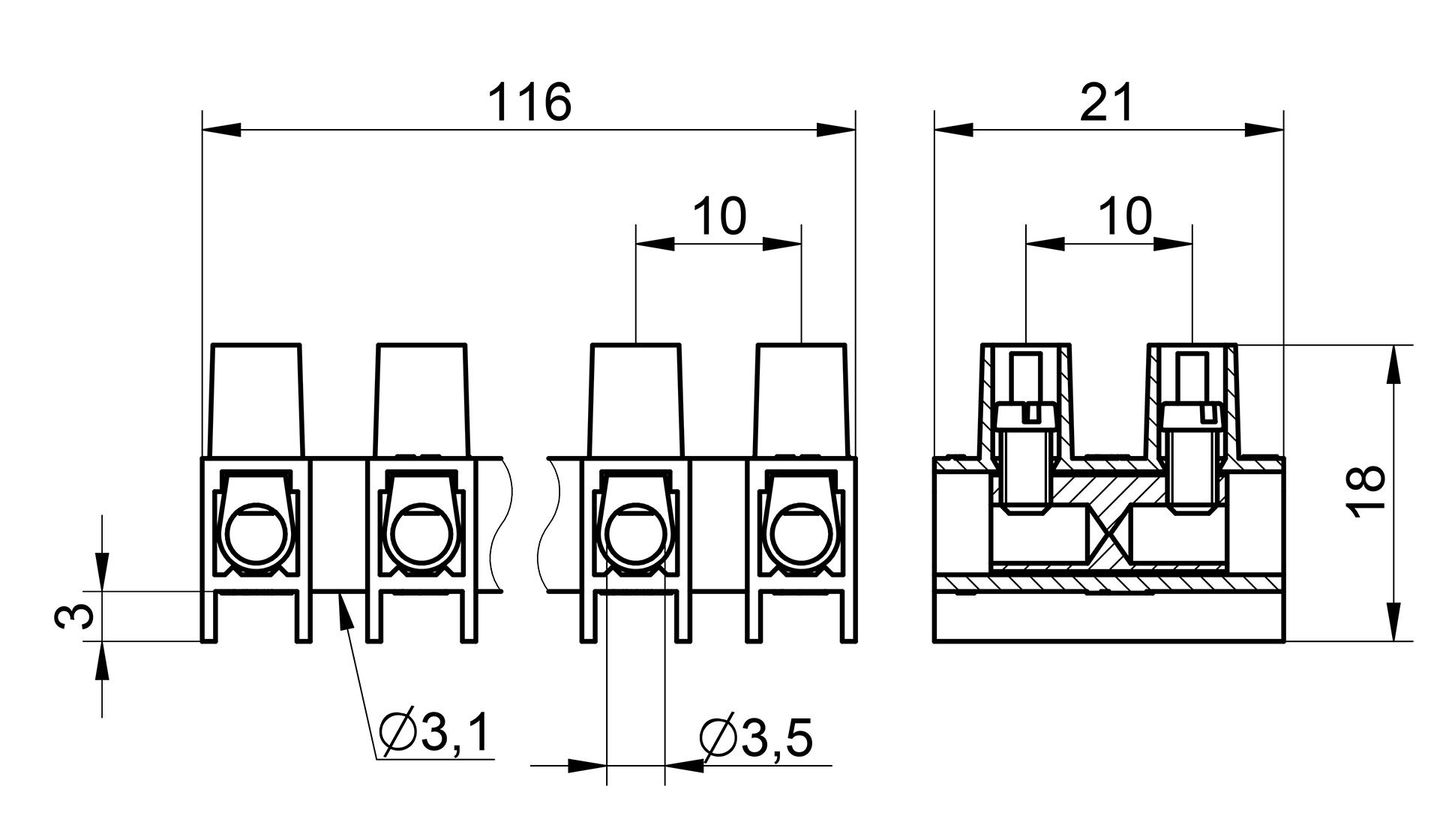

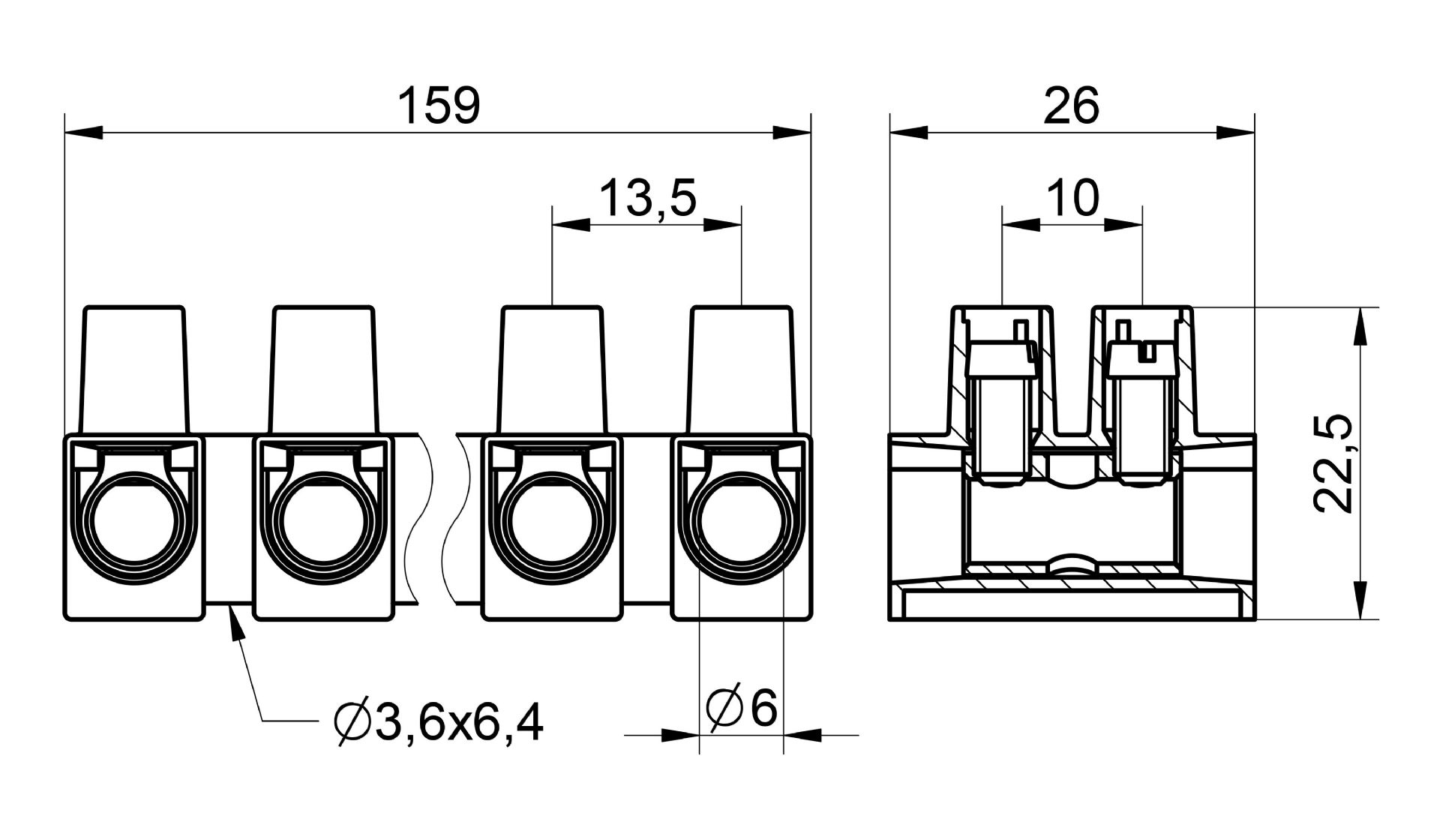

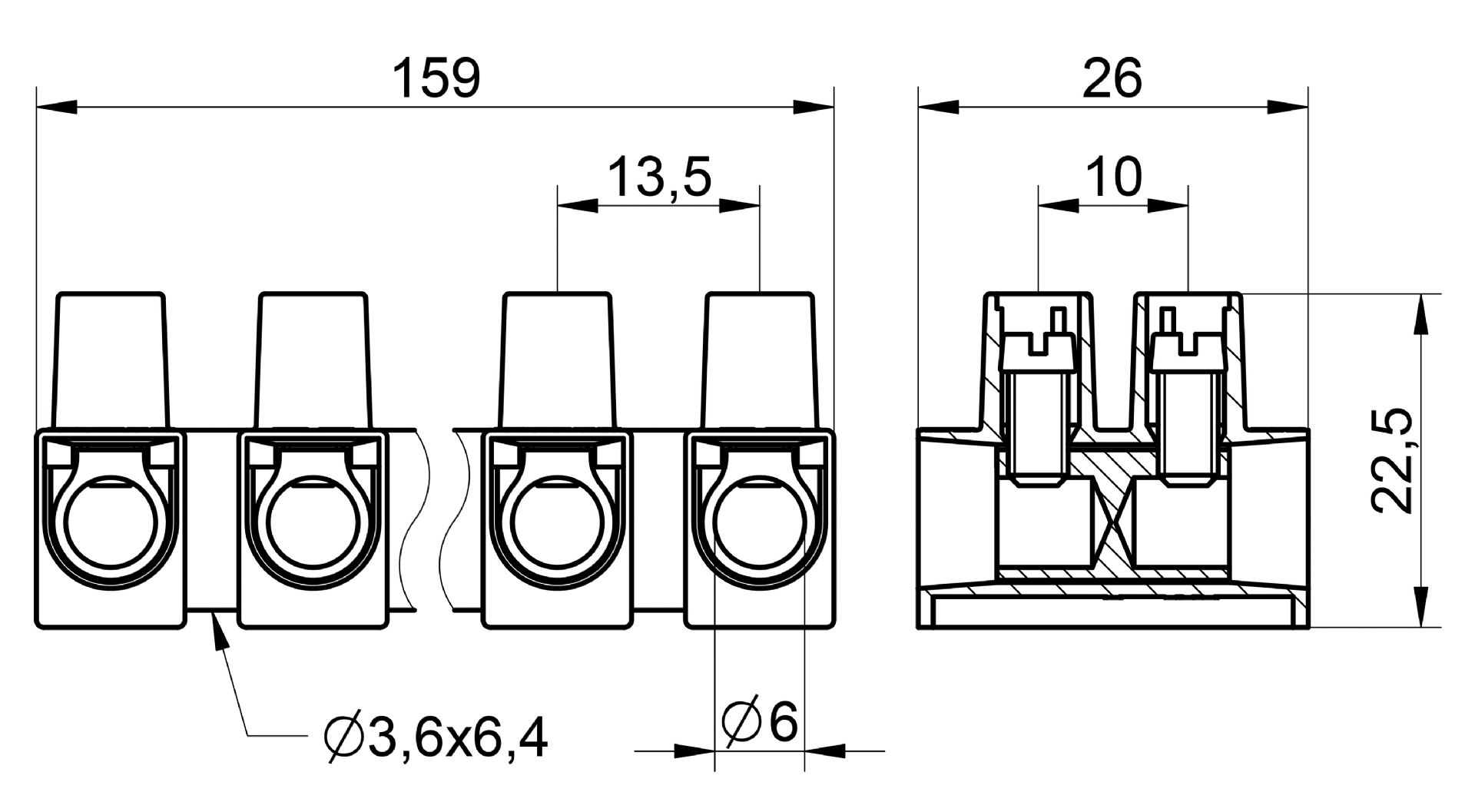

Regleta de conexión estándar
Capacidad conexión:
- Cable rígido: 6 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad del diámetro del agujero de fijación de 3,5 mm
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 30A; 7.0 lb-in; 10 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1106 V0 (ignifugo) T110ºC
-1106 FV (con carga mineral) T160ºC
Intensidad: 41A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Normal

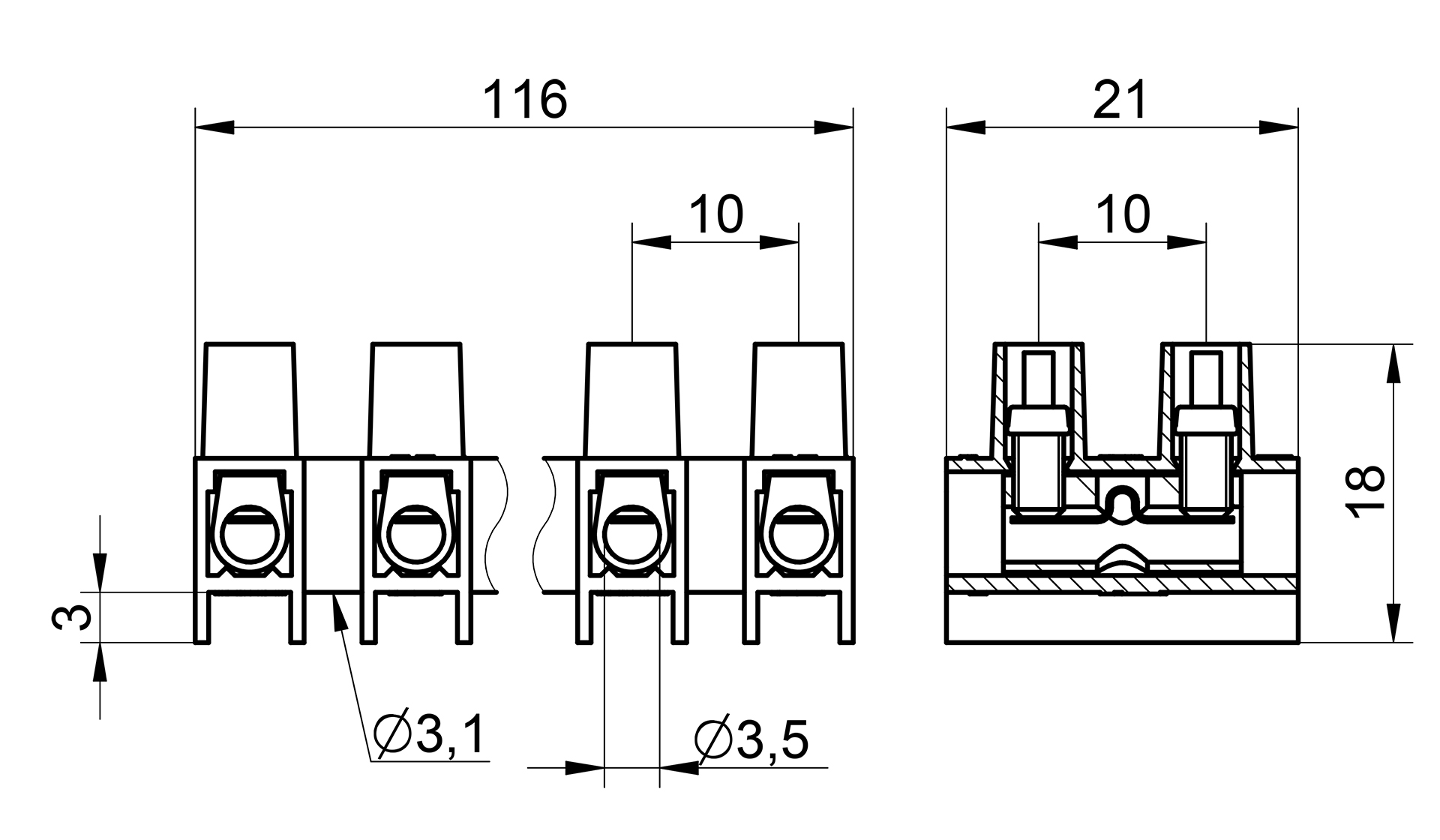

Regleta de conexión pisahilos
Capacidad conexión:
- Cable rígido: 4 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad del diámetro del agujero de fijación de 3,5 mm.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Borna pisahilos con protector de cable.
- UL: 600V; 20A; 4.4 lb-in; 12 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1106 PH V0 (ignifugo) T110ºC
-1106 PH FV (con carga mineral) T160ºC
Intensidad: 32A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Pisahilos
Regleta de conexión estándar
Capacidad conexión:
- Cable rígido: 6 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad del diámetro del agujero de fijación de 3,5 mm
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Con tabique en el interior de la borna que limita la entrada del conductor.
- UL: 600V; 30A; 7.0 lb-in; 10 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1106 TS V0 (ignifugo) T110ºC
-1106 TS FV (con carga mineral) T160ºC
Intensidad: 41A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Tabique separador

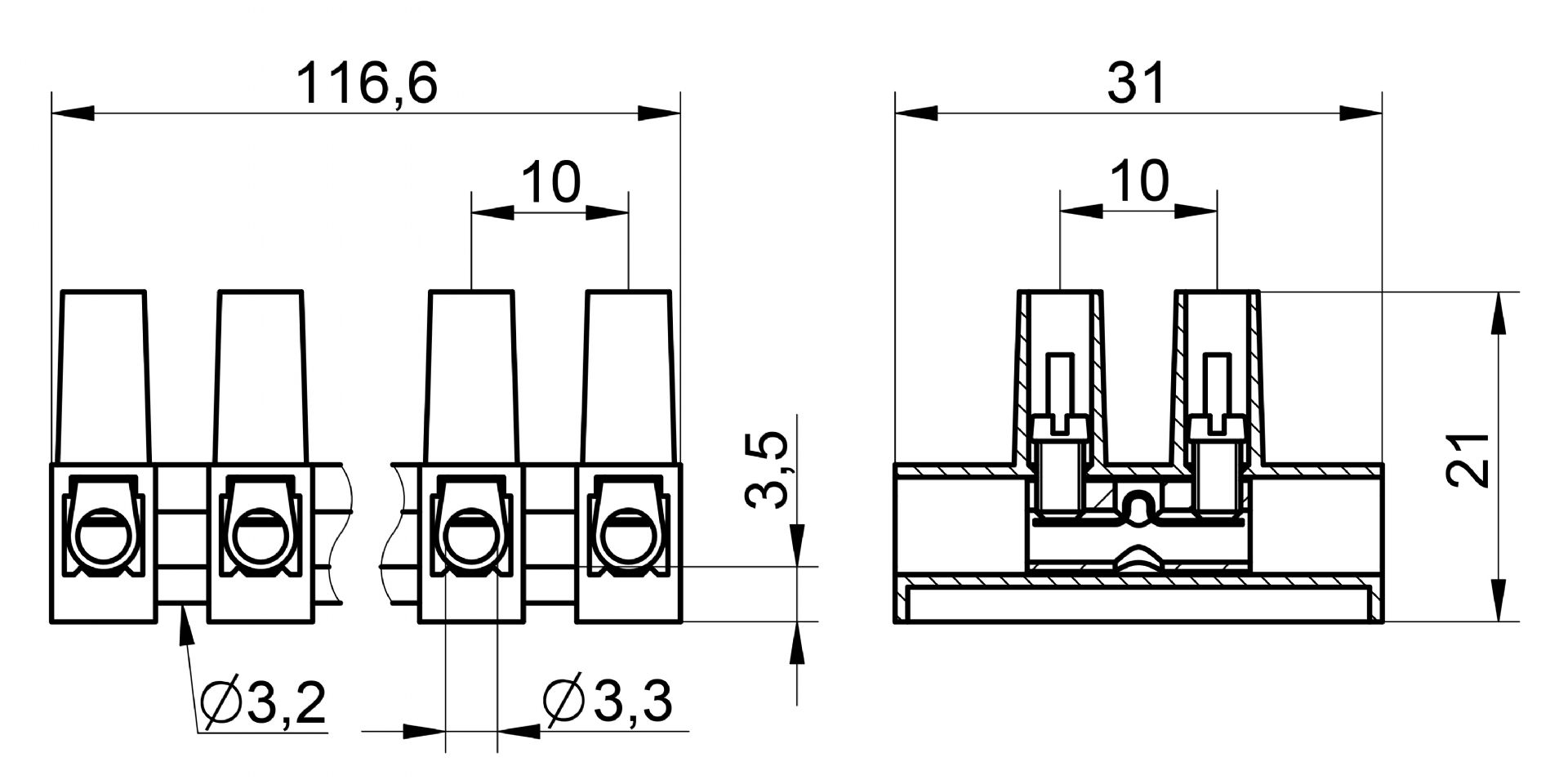

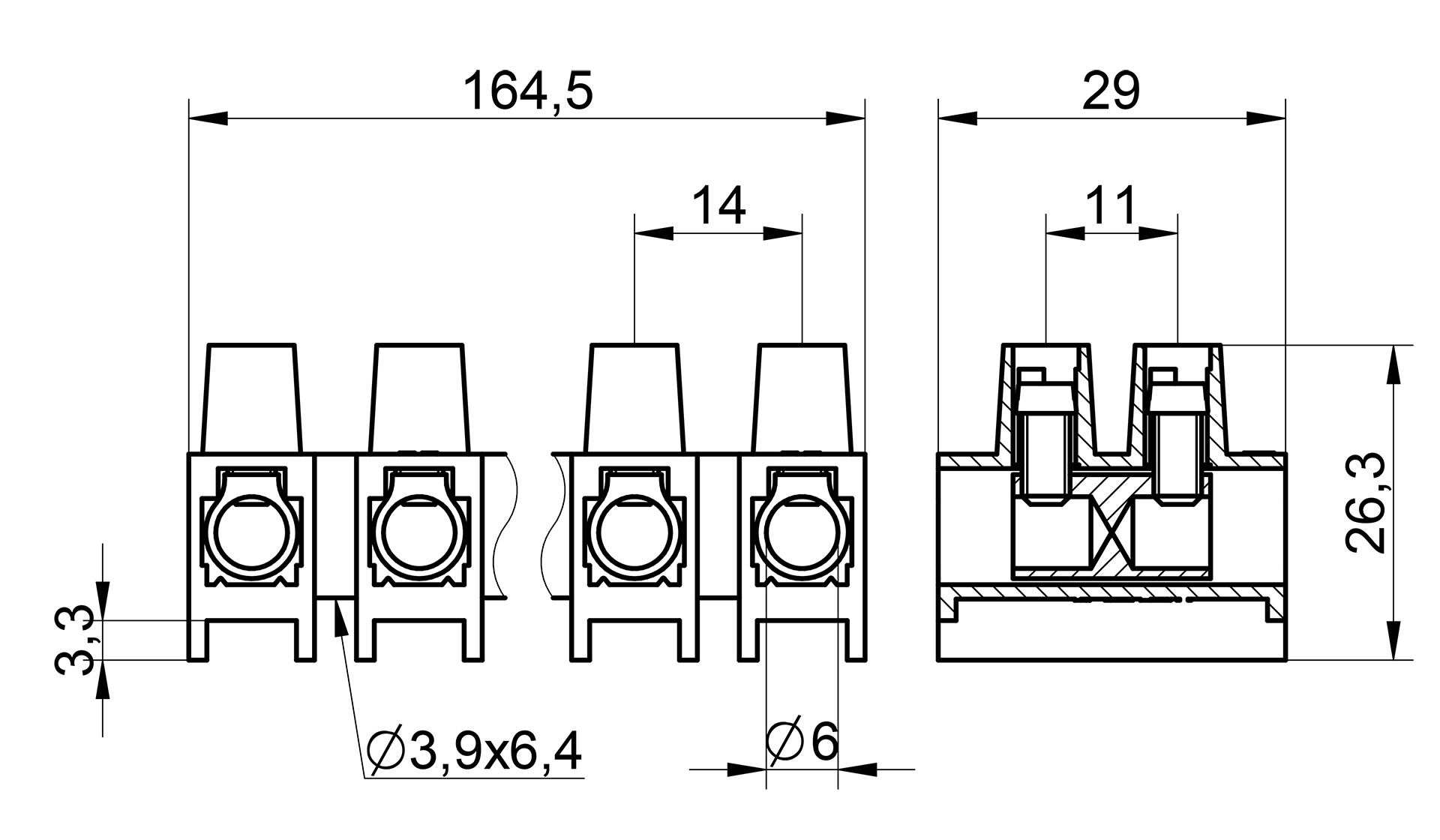

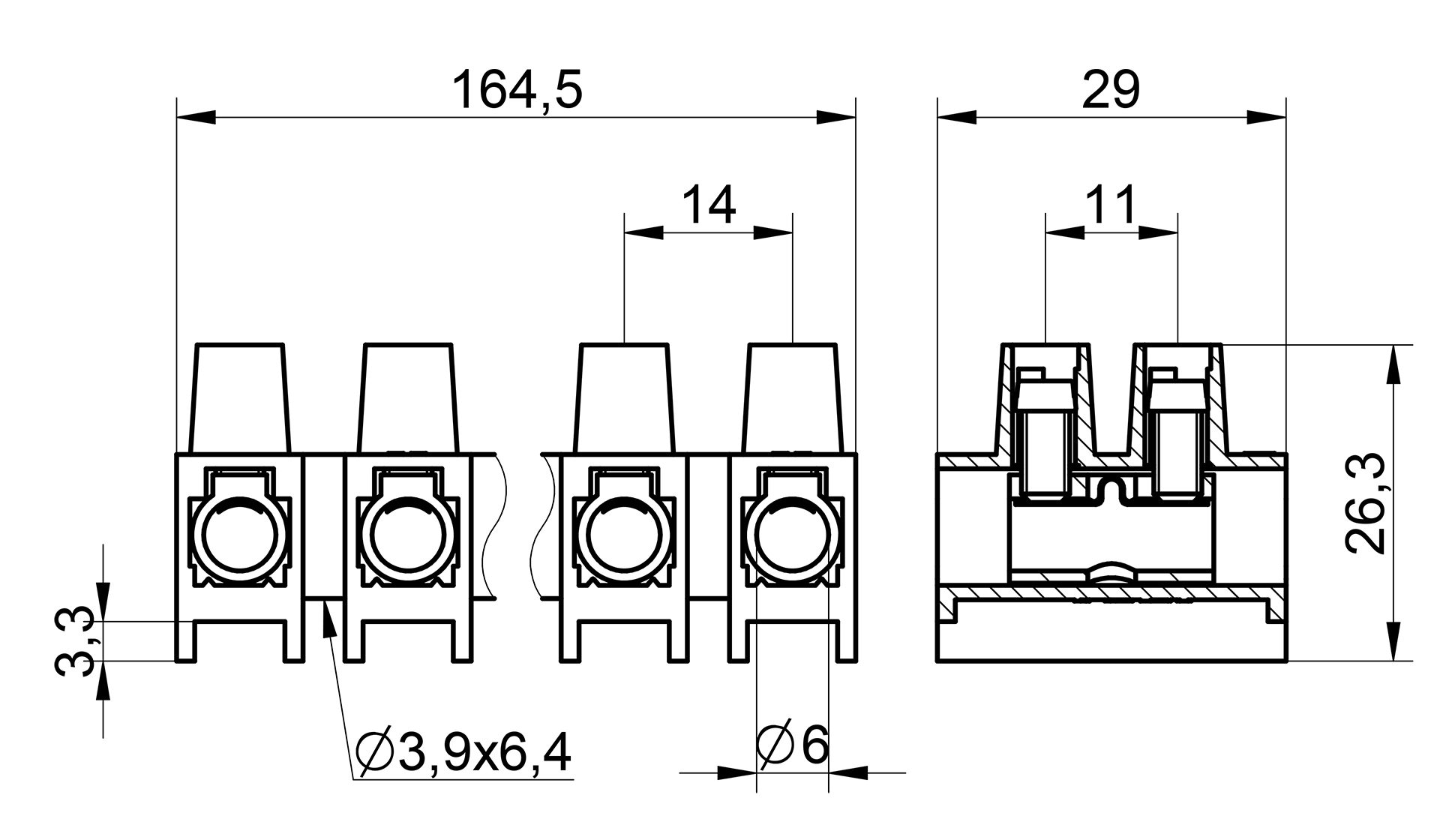

Regleta de conexión con mayor superficie aislante por polo y chimenea y con cajetín para fijación rápida.
Capacidad conexión:
- Cable rígido: 6 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- Cumple los apartados 4.7 (Bornes y conexiones a la red de alimentación) sin necesidad de ser fijada y el apartado 11.2 (Líneas de fuga y distancias en el aire, para tensión de 250V) de la norma EN 60598/1.Luminarias.
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 30A; 7.0 lb-in; 10 AWG (str/sol).
Ejecuciones:
Según material aislante:
- 1106 L V0 (ignifugo) T110ºC.
- 1106 L FV (con carga mineral) T160ºC.
Intensidad: 41A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Normal
Regleta de conexión con mayor superficie aislante por polo y chimenea y con cajetín para fijación rápida con pisahilos
Capacidad conexión:
- Cable rígido: 4 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- Cumple los apartados 4.7 (Bornes y conexiones a la red de alimentación) sin necesidad de ser fijada y el apartado 11.2 (Líneas de fuga y distancias en el aire, para tensión de 250V) de la norma EN 60598/1.Luminarias.
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 20A; 4.4 lb-in; 12 AWG (str/ sol).
Ejecuciones:
Según material aislante:
- 1106 L PH V0 (ignifugo) T110ºC
- 1106 L PH FV (con carga mineral) T160ºC
Intensidad: 32A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Pisahilos

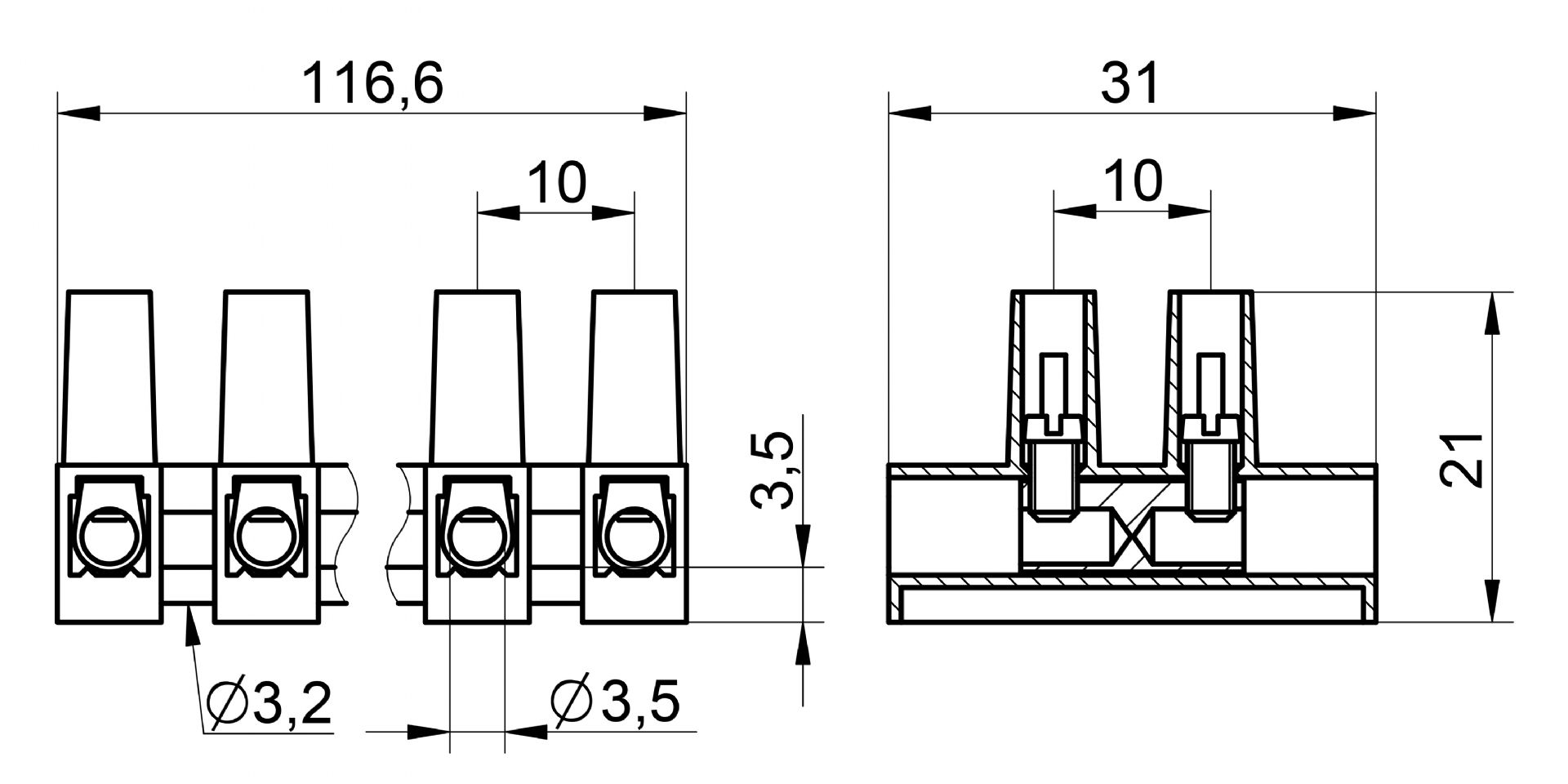

Regleta de conexión con mayor superficie aislante por polo y chimenea y con cajetín para fijación rápida
Capacidad conexión:
- Cable rígido: 6 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- Cumple los apartados 4.7 (Bornes y conexiones a la red de alimentación) sin necesidad de ser fijada y el apartado 11.2 (Líneas de fuga y distancias en el aire, para tensión de 250V) de la norma EN 60598/1.Luminarias.
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 30A; 7.0 lb-in; 10 AWG (str/sol).
Ejecuciones:
Según material aislante:
- 1106 L TS V0 (ignifugo) T110ºC
- 1106 L TS FV (con carga mineral) T160ºC
Según borna de conexión:
- 1106 L TS (con tabique en el interior de la borna que limita la entrada del conductor)
Intensidad: 41A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Tabique separador
Regleta de conexión con mayor aislante por polo y con cajetín
Capacidad conexión:
- Cable rígido: 6 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- Cumple los apartados 4.7 (Bornes y conexiones a la red de alimentación) y 11.2 (Líneas de fuga y distancias en el aire, para tensión de 250V ) de la norma EN 60598/1.Luminarias.
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Con cajetín para fijación rápida.- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 30A; 7.0 lb-in; 10 AWG (str/ sol).
Ejecuciones:
Según material aislante:
-1106 L1 V0 (ignifugo) T110ºC
-1106 L1 FV (con carga mineral) T160ºC
Intensidad: 41A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Normal
Regleta de conexión con mayor aislante por polo y con cajetín con pisahilos
Capacidad conexión:
- Cable rígido: 4 mm² /1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- Cumple los apartados 4.7 (Bornes y conexiones a la red de alimentación) y 11.2 (Líneas de fuga y distancias en el aire, para tensión de 250V ) de la norma EN 60598/1.Luminarias.
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Con cajetín para fijación rápida.- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 20A; 4.4 lb-in; 12 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1106 L1 PH V0 (ignifugo) T110ºC
-1106 L1 PH FV (con carga mineral) T160ºC
Intensidad: 32A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Pisahilos
Regleta de conexión con mayor aislante por polo y con cajetín
Capacidad conexión:
- Cable rígido: 6 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- Cumple los apartados 4.7 (Bornes y conexiones a la red de alimentación) y 11.2 (Líneas de fuga y distancias en el aire, para tensión de 250V ) de la norma EN 60598/1.Luminarias.
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Con cajetín para fijación rápida.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 30A; 7.0 lb-in; 10 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1106 L1 TS V0 (ignifugo) T110ºC
-1106 L1 TS FV (con carga mineral) T160ºC
Intensidad: 41A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Tabique separador
Regleta de conexión de pie elevado
Capacidad conexión:
- Cable rígido: 6 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad del diámetro del agujero de fijación de 3,5 mm.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 30A; 7.0 lb-in; 10 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1206 V0 (ignifugo) T110ºC
-1206 FV (con carga mineral) T160ºC
Intensidad: 41A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Normal
Regleta de conexión de pie elevado pisahilos
Capacidad conexión:
- Cable rígido: 4 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad del diámetro del agujero de fijación de 3,5 mm
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 20A; 4.4 lb-in; 12 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1206 PH V0 (ignifugo) T110ºC
-1206 PH FV (con carga mineral) T160ºC
Intensidad: 32A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Pisahilos
Regleta de conexión de pie elevado con tabique separador
Capacidad conexión:
- Cable rígido: 6 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad del diámetro del agujero de fijación de 3,5 mm
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 30A; 7.0 lb-in; 10 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1206 TS V0 (ignifugo) T110ºC
-1206 TS FV (con carga mineral) T160ºC
Intensidad: 41A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Tabique separador

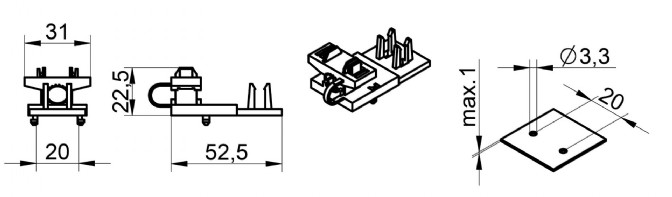

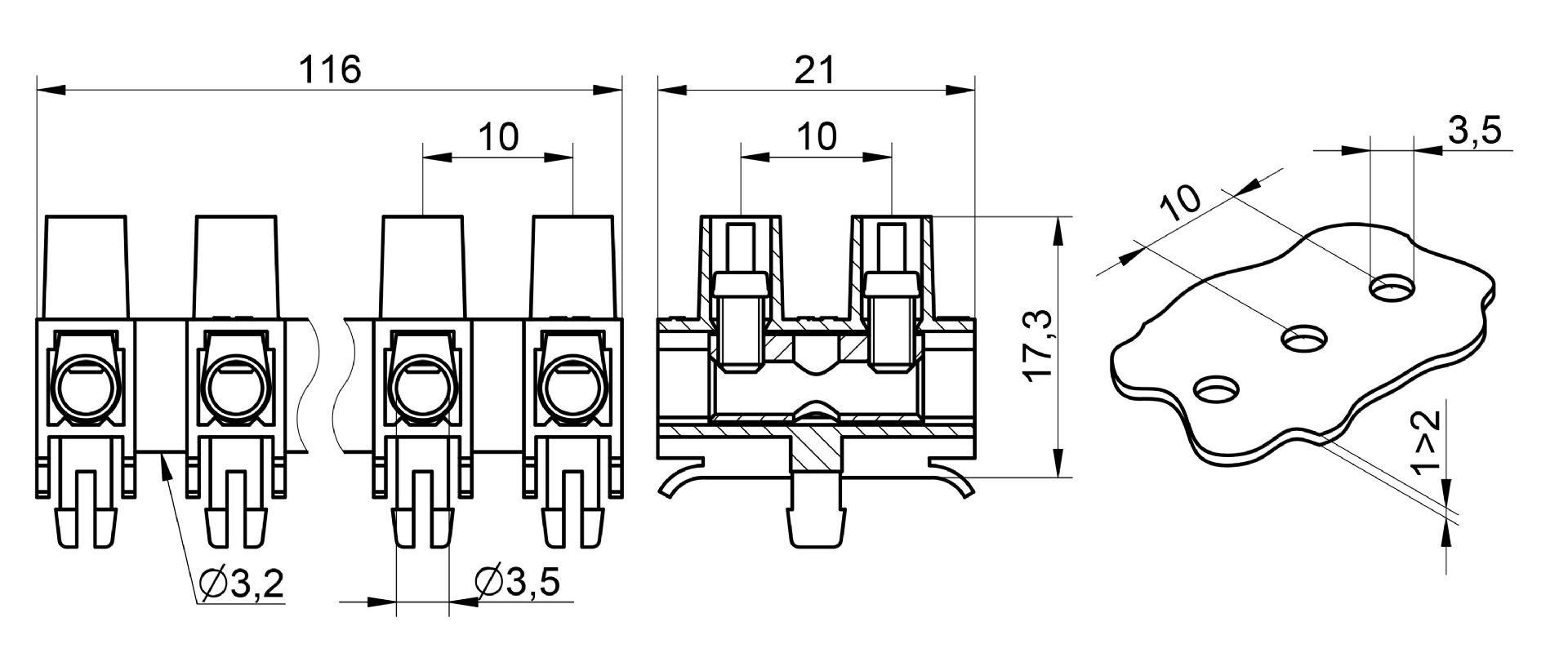

Regleta de conexión con pie de anclaje
Capacidad conexión:
- Cable rígido: 6 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Pie de anclaje para facilitar la fijación.
- El pie de anclaje podrá ir en la disposición que se desee, máximo 8 por regleta.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 30A; 7.0 lb-in; 10 AWG (str/sol).
Intensidad: 41A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Normal
Regleta de conexión con pie de anclaje pisahilos
Capacidad conexión:
- Cable rígido: 4 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Pie de anclaje para facilitar la fijación.- El pie de anclaje podrá ir en la disposición que se desee, máximo 8 por regleta.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 20A; 4.4 lb-in; 12 AWG (str/sol).
Ejecuciones:
- No disponible en versión V0 y FV.
Intensidad: 32A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Pisahilos
Regleta de conexión con pie de anclaje
Capacidad conexión:
- Cable rígido: 6 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Pie de anclaje para facilitar la fijación.
- El pie de anclaje podrá ir en la disposición que se desee, máximo 8 por regleta.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 30A; 7.0 lb-in; 10 AWG (str/sol).
Ejecuciones:
Según borna de conexión:
-1606 TS (con tabique en el interior de la borna que limita la entrada del conductor)
Intensidad: 41A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Tabique separador
Regleta de conexión con cajetín y para terminales con base ancha
Capacidad conexión:
- Cable rígido: 6 mm² / 1 mm²
- Cable flexible: 4 mm² / 1 mm²
Voltaje: 450V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Cajetín de fijación rápida.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Diferente altura de las chimeneas en cada polo.
- UL: 600V; 30A; 7.0 lb-in; 10 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1706 V0 (ignifugo) T110ºC
-1706 FV (con carga mineral) T160ºC
Intensidad: 41A
Par apriete: 0,5 Nm
Métrica: M 3
Borna: Normal
Regleta de conexión estándar
Capacidad conexión:
- Cable rígido: 10 mm² / 1,5 mm²
- Cable flexible: 6 mm² / 1,5 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 50A; 10.6 lb-in; 8 AWG(str).
Ejecuciones:
Según material aislante:
-1110 V0 (ignifugo) T110ºC
-1110 FV (con carga mineral) T160ºC
Intensidad: 57A
Par apriete: 0,8 Nm
Métrica: M 3,5
Borna: Normal
Regleta de conexión pisahilos
Capacidad conexión:
- Cable rígido: 6 mm² / 1,5 mm²
- Cable flexible: 6 mm² / 1,5 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 30A; 7.0 lb-in; 10 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1110 PH V0 (ignifugo) T110ºC
-1110 PH FV (con carga mineral) T160ºC
Intensidad: 41A
Par apriete: 0,8 Nm
Métrica: M 3,5
Borna: Pisahilos
Regleta de conexión con tabique separador
Capacidad conexión:
- Cable rígido: 10 mm² / 1,5 mm²
- Cable flexible: 6 mm² / 1,5 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 50A; 10.6 lb-in; 8 AWG(str).
Ejecuciones:
Según material aislante:
-1110 TS V0 (ignifugo) T110ºC
-1110 TS FV (con carga mineral) T160ºC
Según borna de conexión:
-1110 TS (con tabique en el interior de la borna que limita la entrada del conductor)
Intensidad: 57A
Par apriete: 0,8 Nm
Métrica: M 3,5
Borna: Tabique separador
Regleta de conexión de pie elevado
Capacidad conexión:
- Cable rígido: 10 mm² / 1,5 mm²
- Cable flexible: 6 mm² / 1,5 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 50A; 10.6 lb-in; 8 AWG(str).
Ejecuciones:
Según material aislante:
-1210 V0 (ignifugo) T110ºC.
-1210 FV (con carga mineral) T160ºC.
Intensidad: 57A
Par apriete: 0,8 Nm
Métrica: M 3,5
Borna: Normal
Regleta de conexión de pie elevado pisahilos
Capacidad conexión:
- Cable rígido: 6 mm² / 1,5 mm²
- Cable flexible: 6 mm² / 1,5 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 30A; 7.0 lb-in; 10 AWG (str/sol).
Ejecuciones:
Según material aislante:
-1210 PH V0 (ignifugo) T110ºC
-1210 PH FV (con carga mineral) T160ºC
Intensidad: 41A
Par apriete: 0,8 Nm
Métrica: M 3,5
Borna: Pisahilos
Regleta de conexión de pie elevado
Capacidad conexión:
- Cable rígido: 10 mm² / 1,5 mm²
- Cable flexible: 6 mm² / 1,5 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Con tabique en el interior de la borna que limita la entrada del conductor.
- UL: 600V; 50A; 10.6 lb-in; 8 AWG(str).
Ejecuciones:
Según material aislante:
-1210 TS V0 (ignifugo) T110ºC.
-1210 TS FV (con carga mineral) T160ºC.
Intensidad: 57A
Par apriete: 0,8 Nm
Métrica: M 3,5
Borna: Tabique separador
Regleta de conexión estándar
Capacidad conexión:
- Cable rígido: 16 mm² / 4 mm²
- Cable flexible: 10 mm² / 4 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- La capacidad de conexión se reduce a 10 mm2 (6 AWG UL) con cable flexible.
- UL: 600V; 65A; 17.7 lb-in; 6 AWG (str).
Ejecuciones:
Según material aislante:
-1116 V0 (ignifugo) T110ºC.
-1116 FV (con carga mineral) T160ºC.
Intensidad: 76A
Par apriete: 1,2 Nm
Métrica: M 4
Borna: Normal
Regleta de conexión pisahilos
Capacidad conexión:
- Cable rígido: 10 mm² / 4 mm²
- Cable flexible: 10 mm² / 4 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 65A; 10.6 lb-in; 6 AWG (str).
Ejecuciones:
Según material aislante:
-1116 PH V0 (ignifugo) T110ºC
-1116 PH FV (con carga mineral) T160ºC
Intensidad: 57A
Par apriete: 1,2 Nm
Métrica: M 4
Borna: Pisahilos

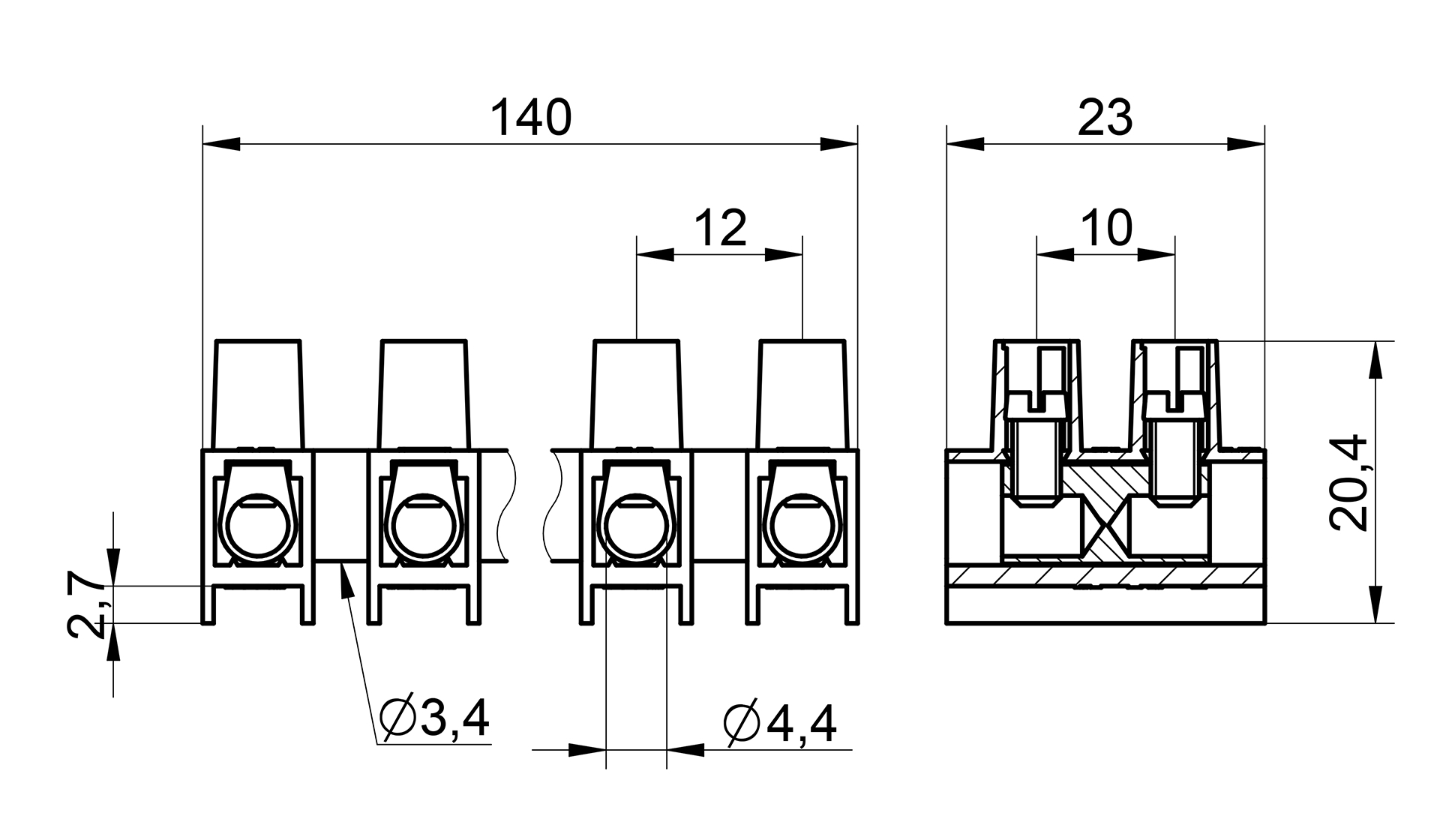

Regleta de conexión con tabique separador
Capacidad conexión:
- Cable rígido: 16 mm² / 4 mm²
- Cable flexible: 10 mm² / 4 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Con tabique en el interior de la borna que limita la entrada del conductor.
- UL: 600V; 65A; 17.7 lb-in; 6 AWG (str).
Ejecuciones:
Según material aislante:
-1116 TS V0 (ignifugo) T110ºC.
-1116 TS FV (con carga mineral) T160ºC.
Intensidad: 76A
Par apriete: 1,2 Nm
Métrica: M 4
Borna: Tabique separador

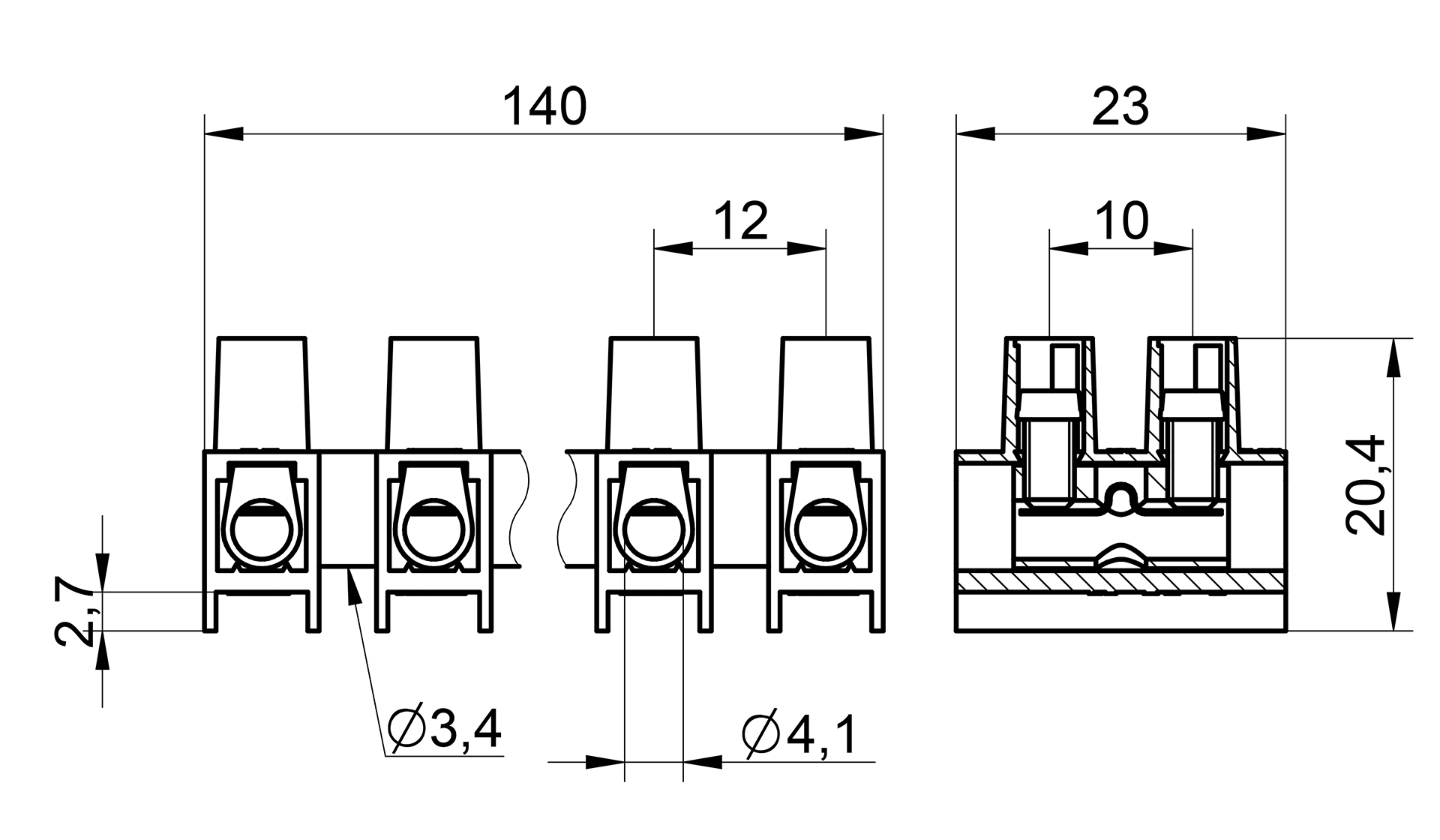

Regleta de conexión de pie elevado
Capacidad conexión:
- Cable rígido: 16 mm² / 4 mm²
- Cable flexible: 10 mm² / 4 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 65A; 17.7 lb-in; 6 AWG (str).
Ejecuciones:
Según material aislante:
-1216 V0 (ignifugo) T110ºC.
-1216 FV (con carga mineral) T160ºC.
Intensidad: 76A
Par apriete: 1,2 Nm
Métrica: M 4
Borna: Normal
Regleta de conexión de pie elevado pisahilos
Capacidad conexión:
- Cable rígido: 10 mm² / 4 mm²
- Cable flexible: 10 mm² / 4 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 65A; 10.6 lb-in; 6 AWG (str).
Ejecuciones:
Según material aislante:
-1216 PH V0 (ignifugo) T110ºC
-1216 PH FV (con carga mineral) T160ºC
Intensidad: 57A
Par apriete: 1,2 Nm
Métrica: M 4
Borna: Pisahilos
Regleta de conexión de pie elevado
Capacidad conexión:
- Cable rígido: 16 mm² / 4 mm²
- Cable flexible: 10 mm² / 4 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 65A; 17.7 lb-in; 6 AWG (str).
Ejecuciones:
Según material aislante:
-1216 TS V0 (ignifugo) T110ºC.
-1216 TS FV (con carga mineral) T160ºC.
Intensidad: 76A
Par apriete: 1,2 Nm
Métrica: M 4
Borna: Tabique separador

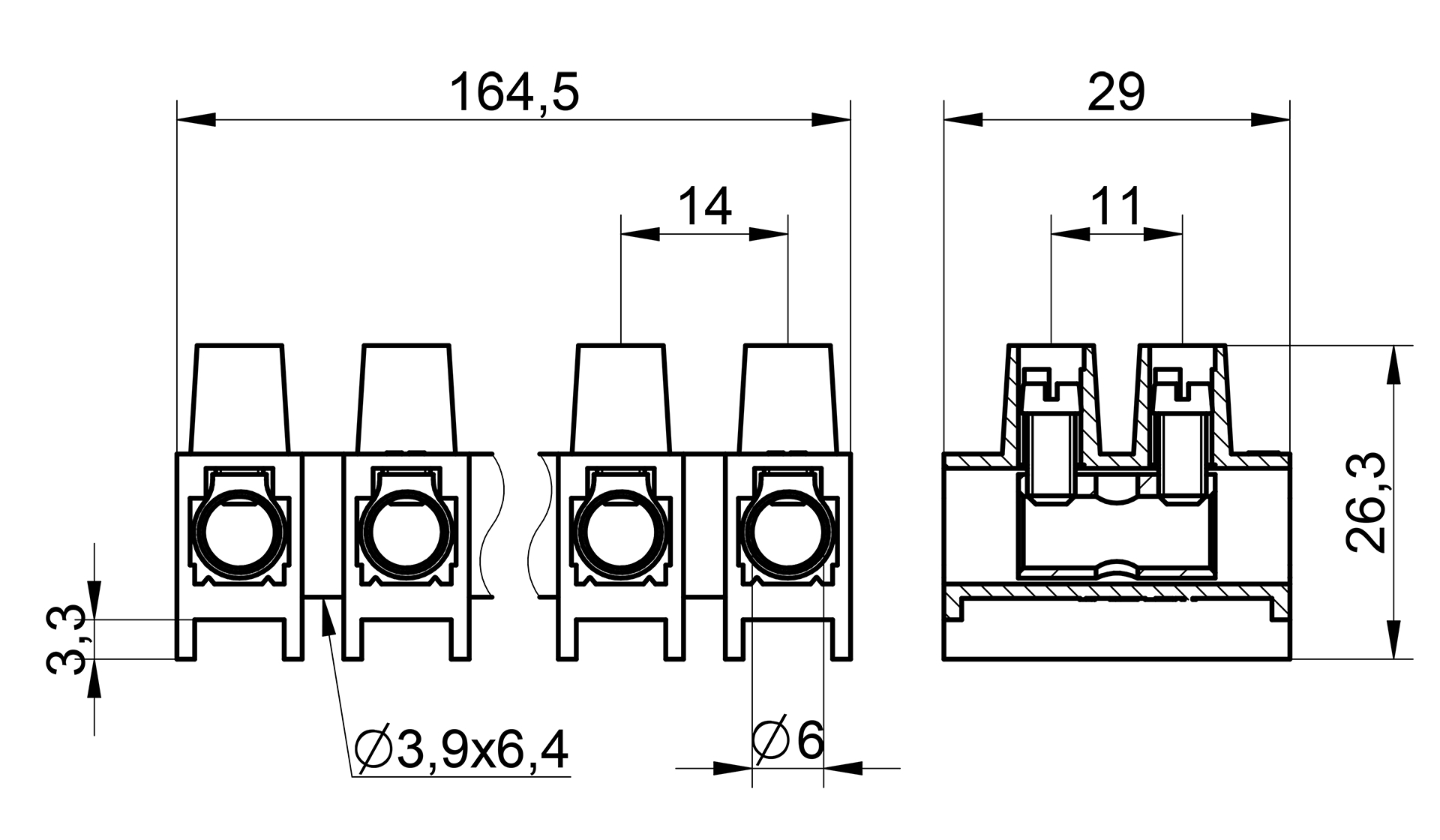

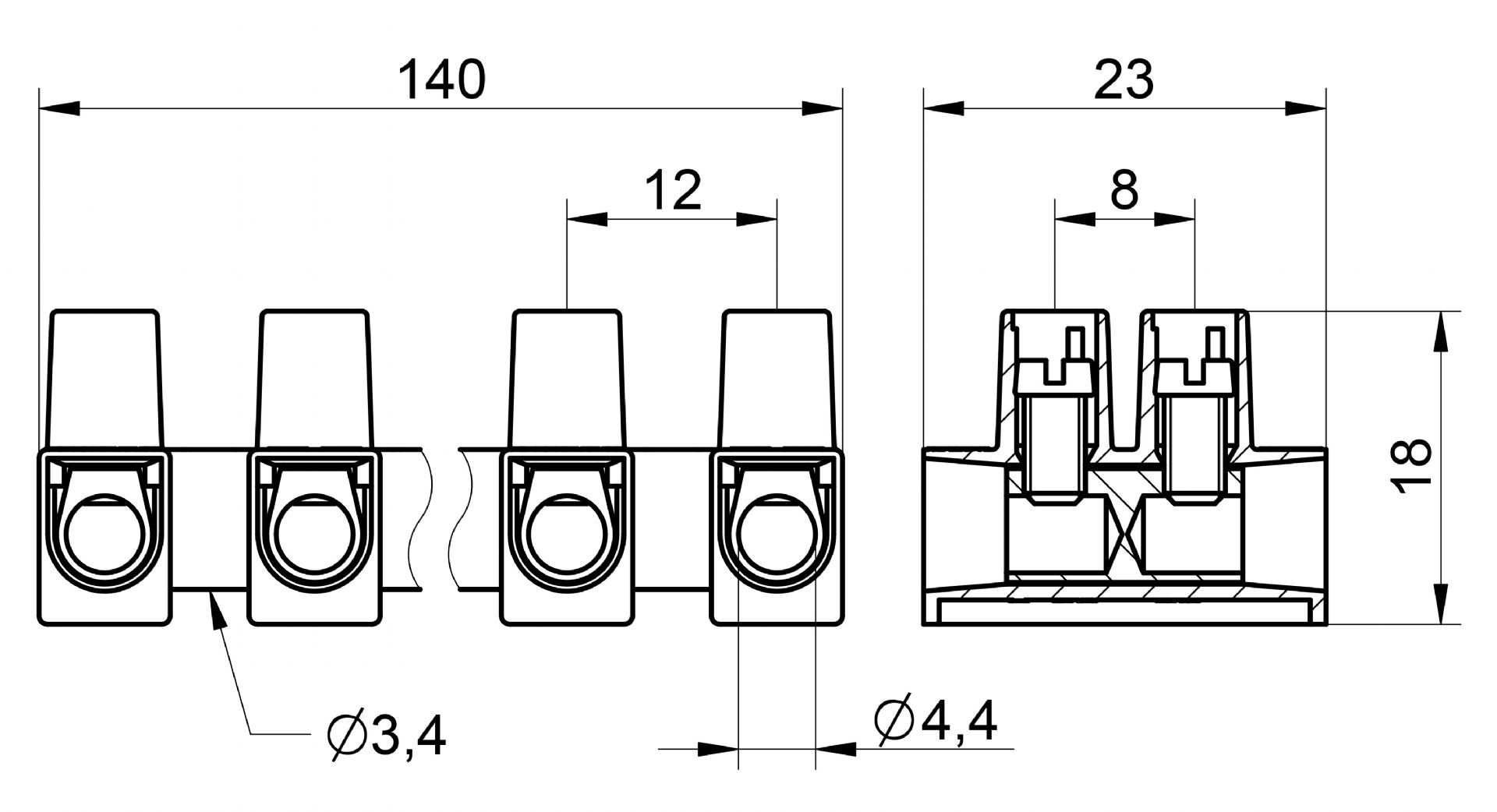

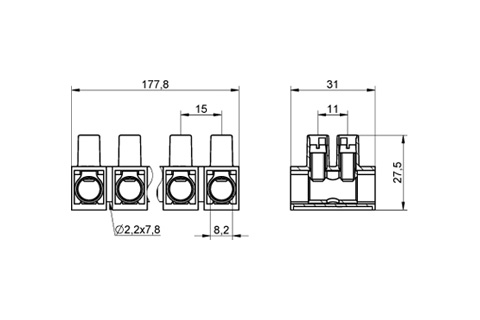

Regleta de conexión estándar
Capacidad conexión:
- Cable rígido: 35 mm² / 16 mm²
- Cable flexible: 25 mm² / 16 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- UL: 600V; 115A; 22.1 lb-in; 2 AWG (str).
Ejecuciones:
Según material aislante:
-1135 V0 (ignifugo) T110ºC.
-1135 FV (con carga mineral) T160ºC.
Intensidad: 125A
Par apriete: 2 Nm
Métrica: M 5
Borna: Normal
Antitracción para la 1104
Constructivas:
- Dispositivo de anclaje contra la tracción y la torsión de los conductores según Apdo.5.2.10 de la EN 605981.Luminarias.
- Protege a los conductores de la abrasión y el rozamiento.
- El conjunto ST-4+1104 da como resultado un aislamiento reforzado para luminarias de Clase II hasta 250V según Apdo.11 de la EN 60598-1 Luminarias.
- Material aislante Libre de Halógenos(Poliamida 6).
- Fácil manipulación.
Antitracción para la 1106
Constructivas:
- Dispositivo de anclaje contra la tracción y la torsión de los conductores según Apdo.5.2.10 de la EN 605981.Luminarias.
- Protege a los conductores de la abrasión y el rozamiento.
- El conjunto ST-6+1106 da como resultado un aislamiento reforzado para luminarias de Clase II hasta 250V según Apdo.11 de la EN 60598-1 Luminarias.
- Material aislante Libre de Halógenos (Poliamida 6).
- Fácil manipulación.
Antitracción para la 1110
Constructivas:
- Dispositivo de anclaje contra la tracción y la torsión de los conductores según Apdo.5.2.10 de la EN 605981.Luminarias.
- Protege a los conductores de la abrasión y el rozamiento.
- El conjunto ST-10+1110 da como resultado un aislamiento reforzado para luminarias de Clase II hasta 250V según Apdo.11 de la EN 60598-1 Luminarias.
- Material aislante Libre de Halógenos (Poliamida 6).
- Fácil manipulación.
