Borne de seguridad y derivación para la realización de conexiones eléctricas en cajas de conexión o empalmes.
- Cuerpo aislante: Poliamida 6, color rojo. V2 (según UL94).
- Borna: Latón niquelado.
- Tornillos: Latón niquelado, rosca métrica.
- Hilo Incandescente a 960ºC según EN 60695-2-11.
- Especificaciones técnicas según EN 60998 (modelos hasta 35 mm²) y EN 60947 (modelos desde 50mm²).

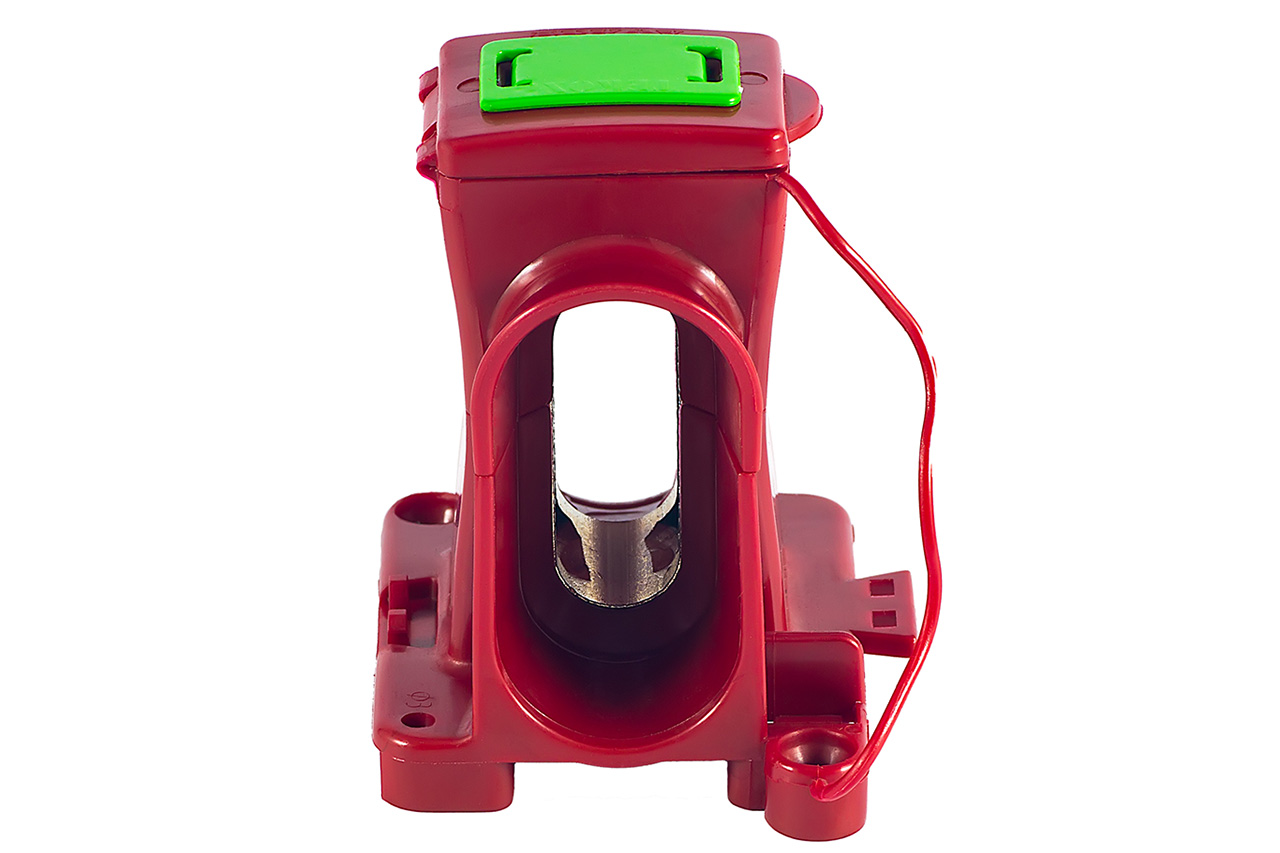

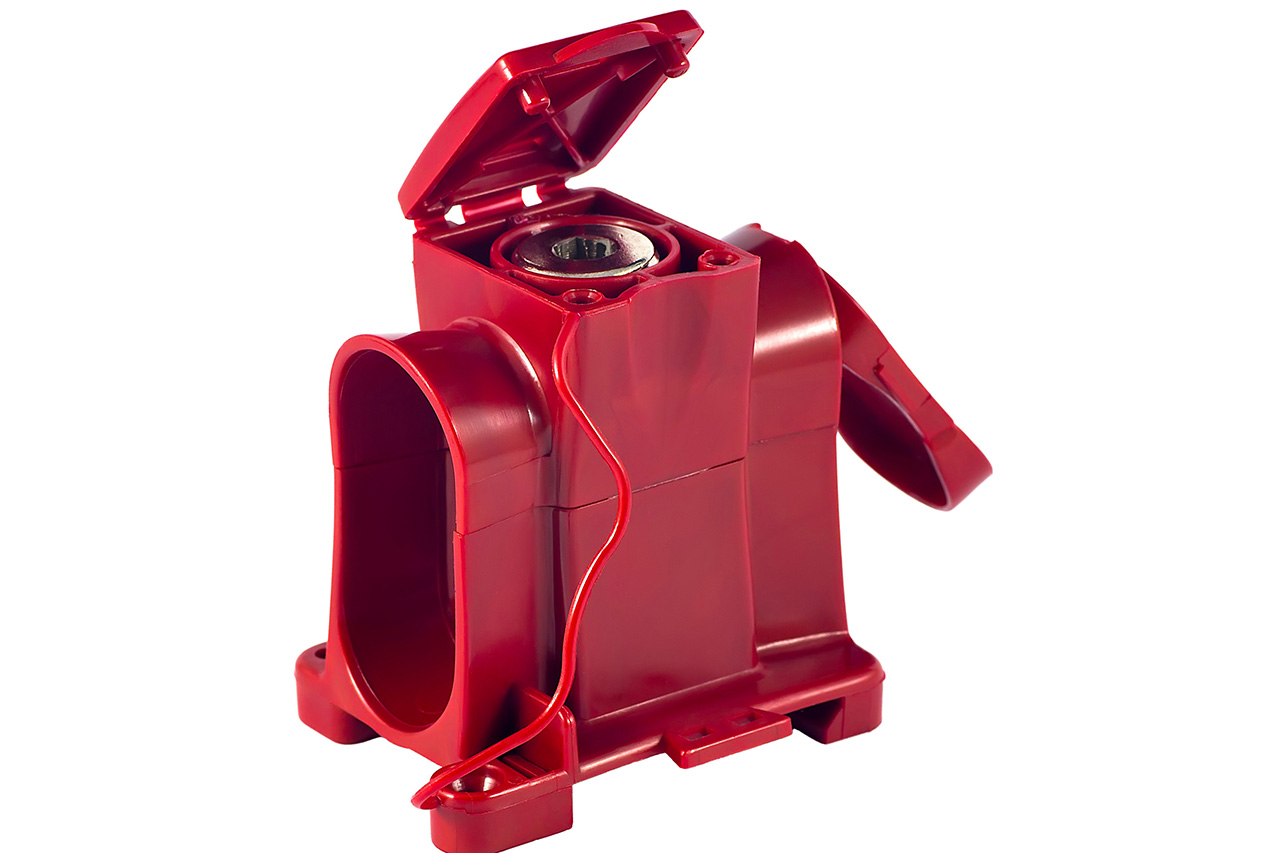

Borna seguridad BD, ofrece mayor protección mediante tapa superior, tapa final y abocardado especial para facilitar y aumentar la superficie de introducción del conductor de cobre, evitando que cualquier contacto metálico quede al descubierto aportando mayor seguridad a la instalación.

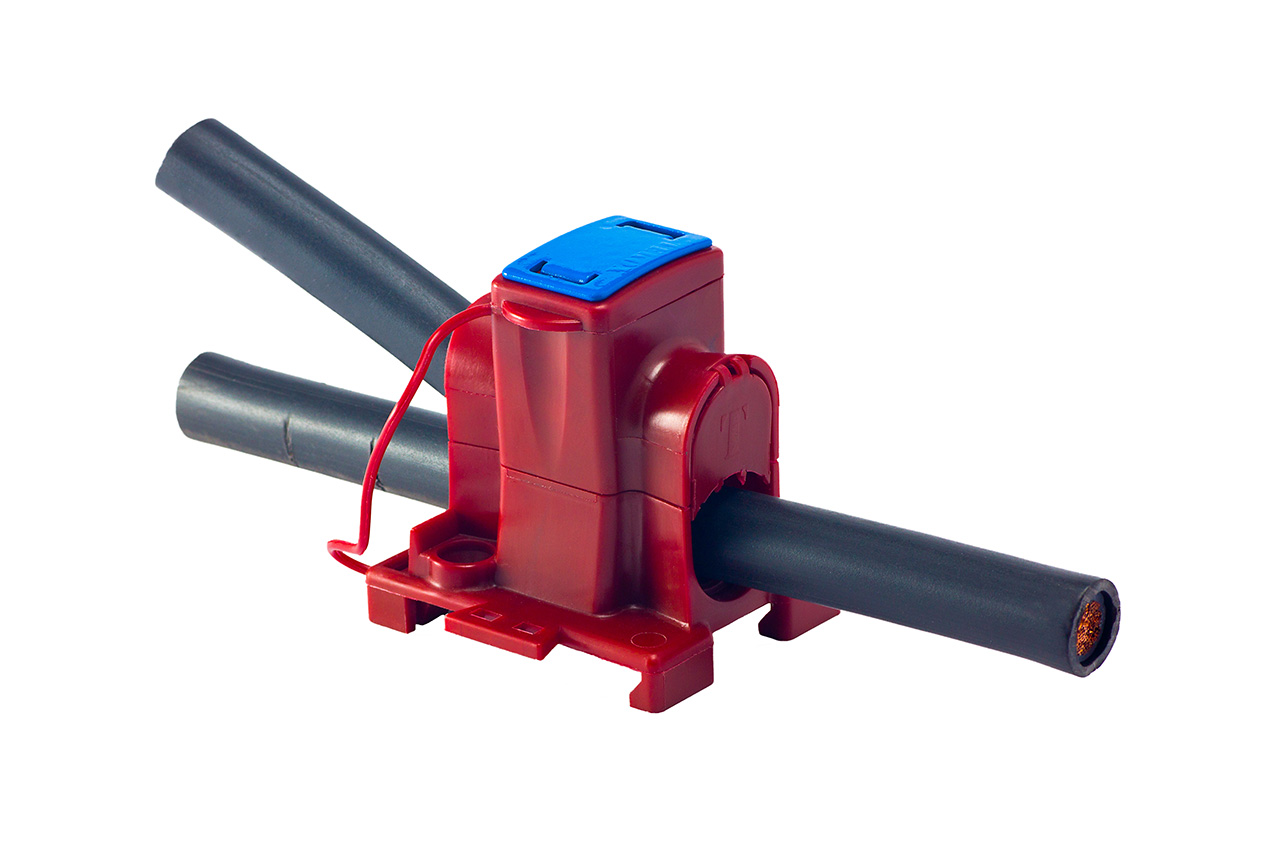

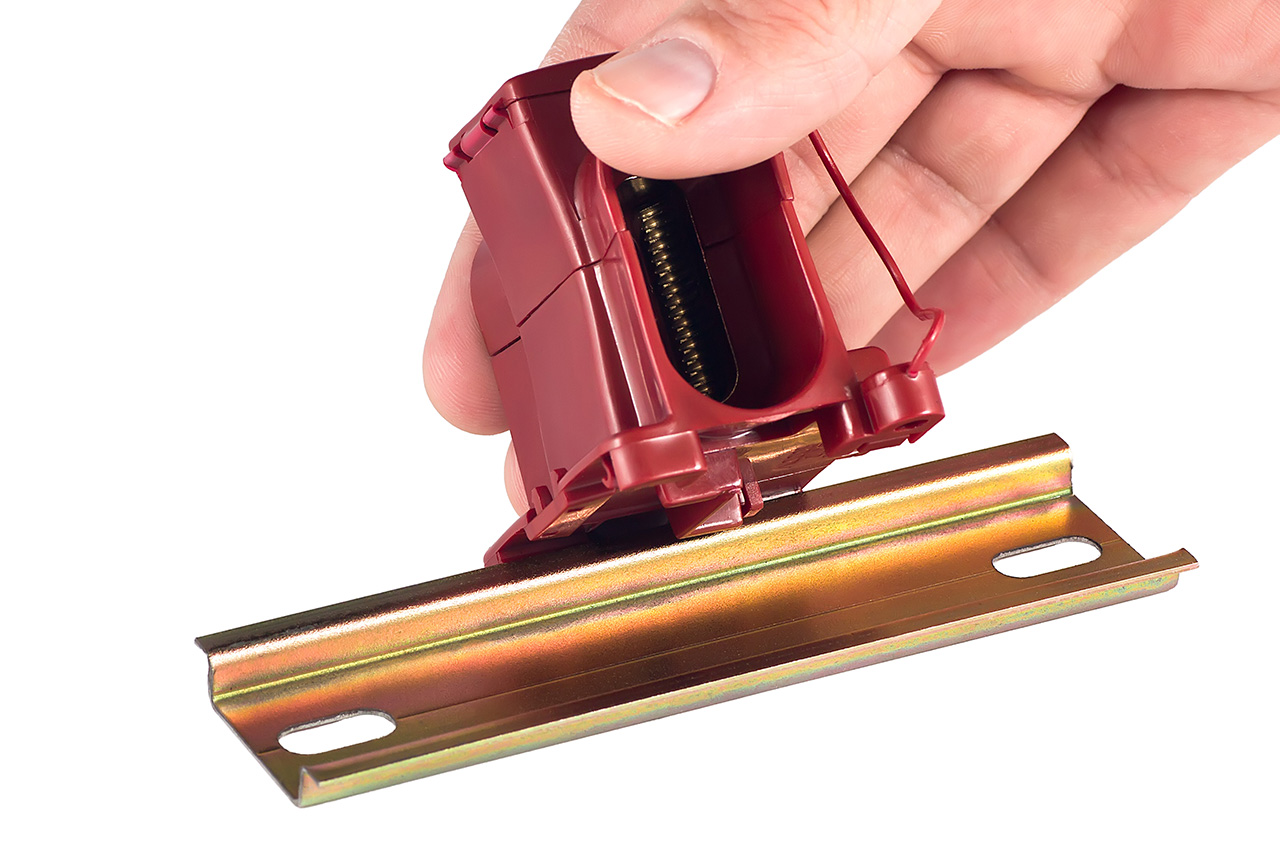

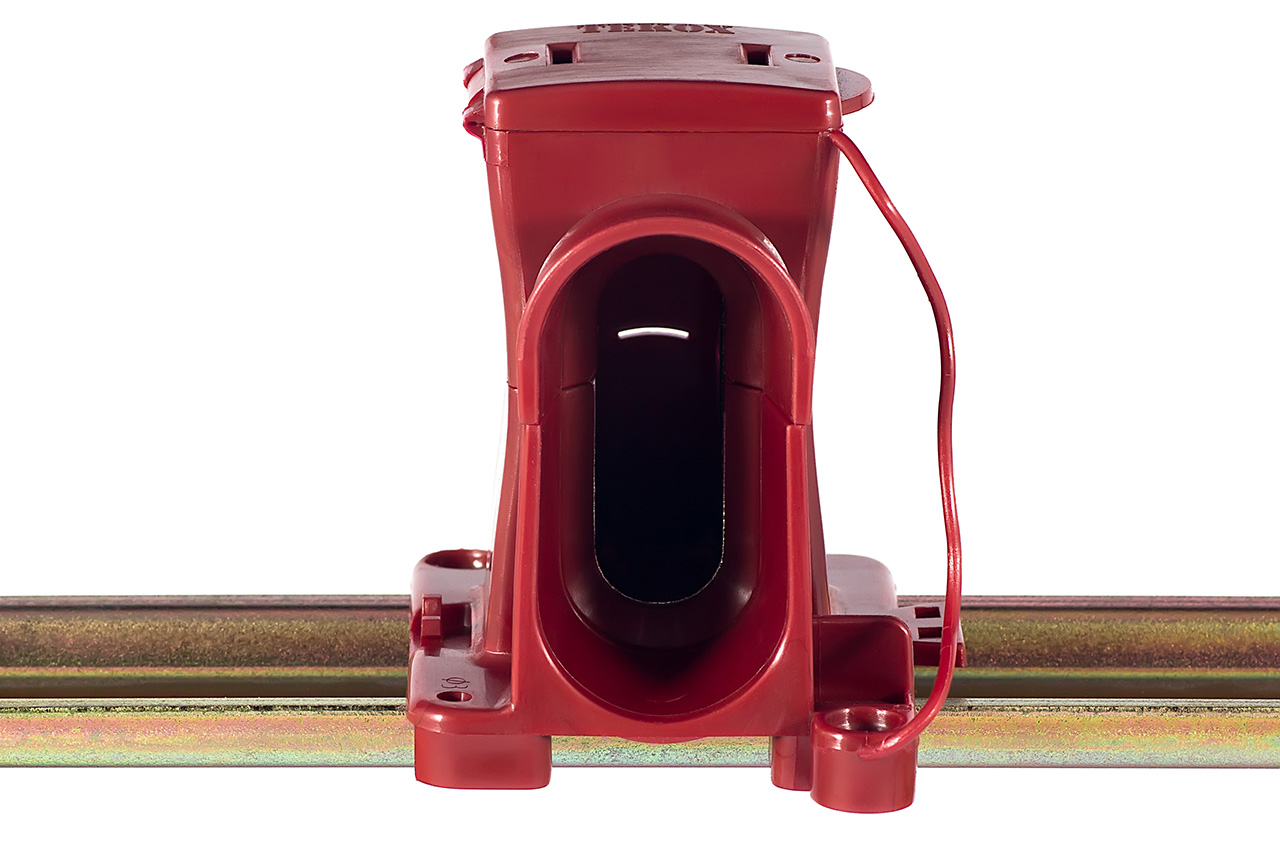

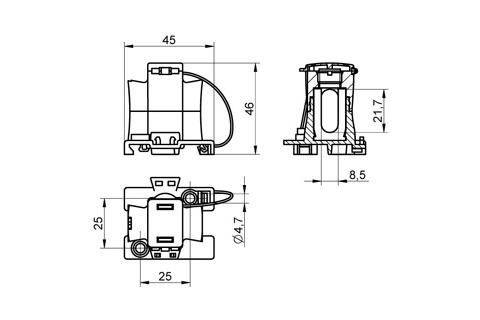

Para derivaciones sin pérdida de continuidad en la línea principal con un ahorro en el tiempo de instalación y una mayor versatilidad en las posibilidades de fijación (posibilidad de fijación a carril en secciones de 35 a 120mm²).
Disponibilidad de tornillo Allen en modelos de 50 mm² hasta 120 mm²

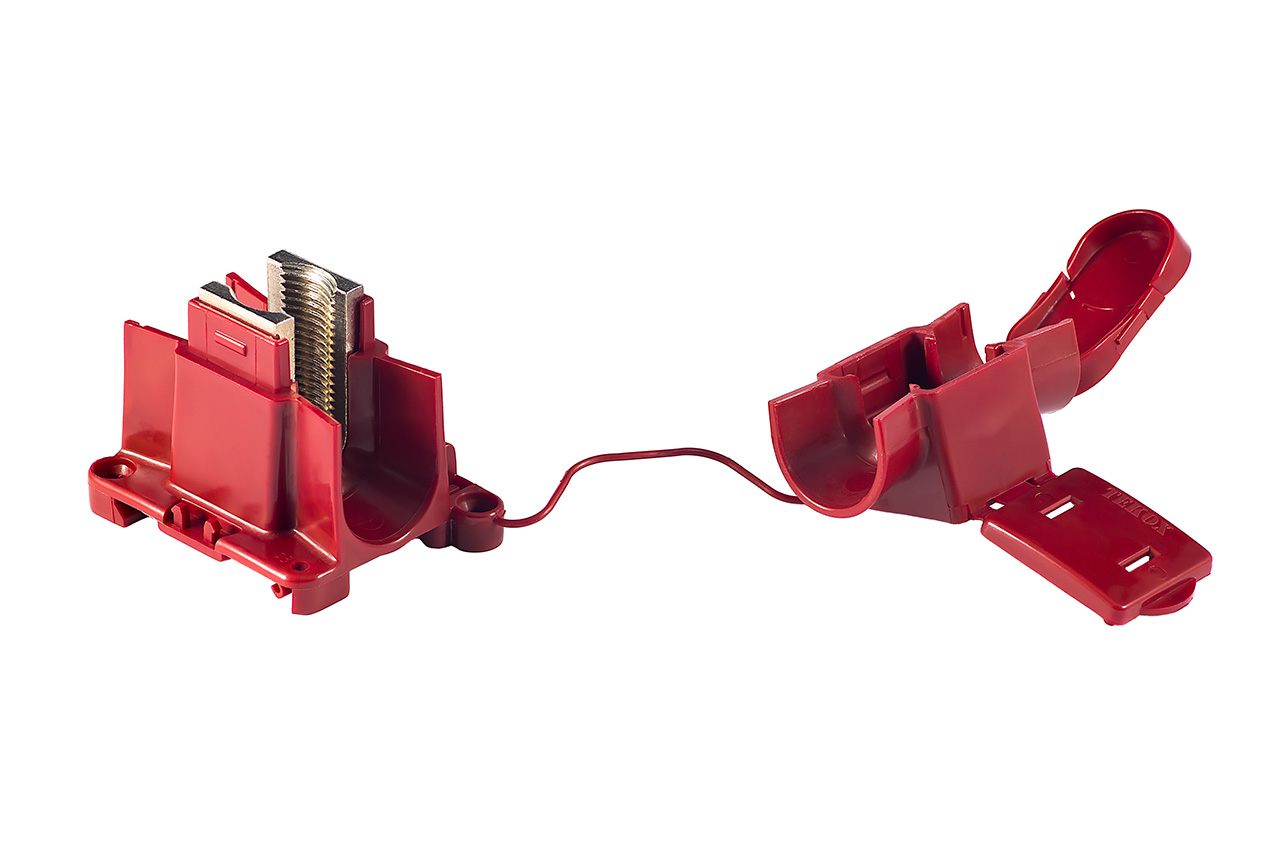

Sistema imperdible mediante latiguillo de unión entre base y tapón

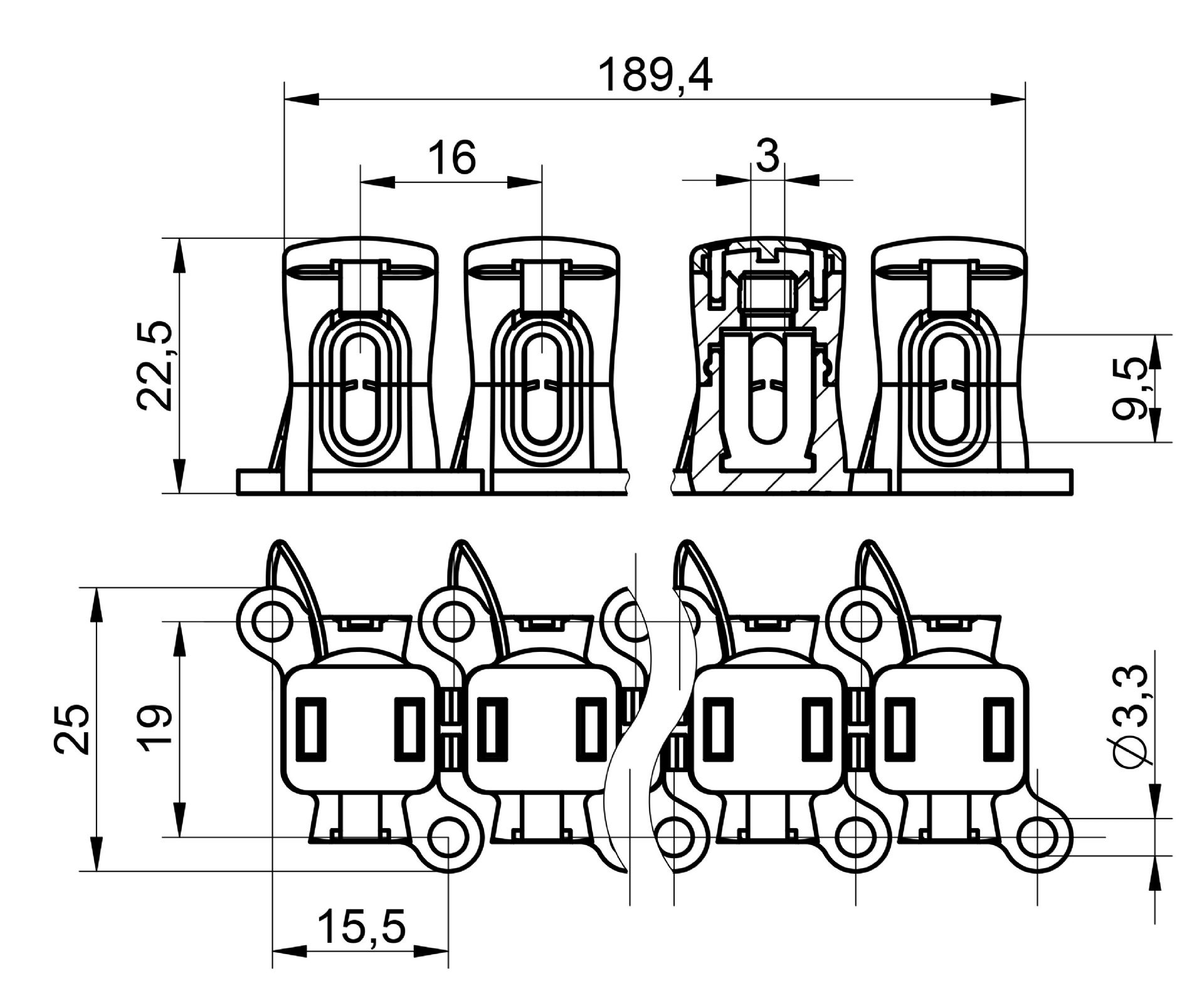

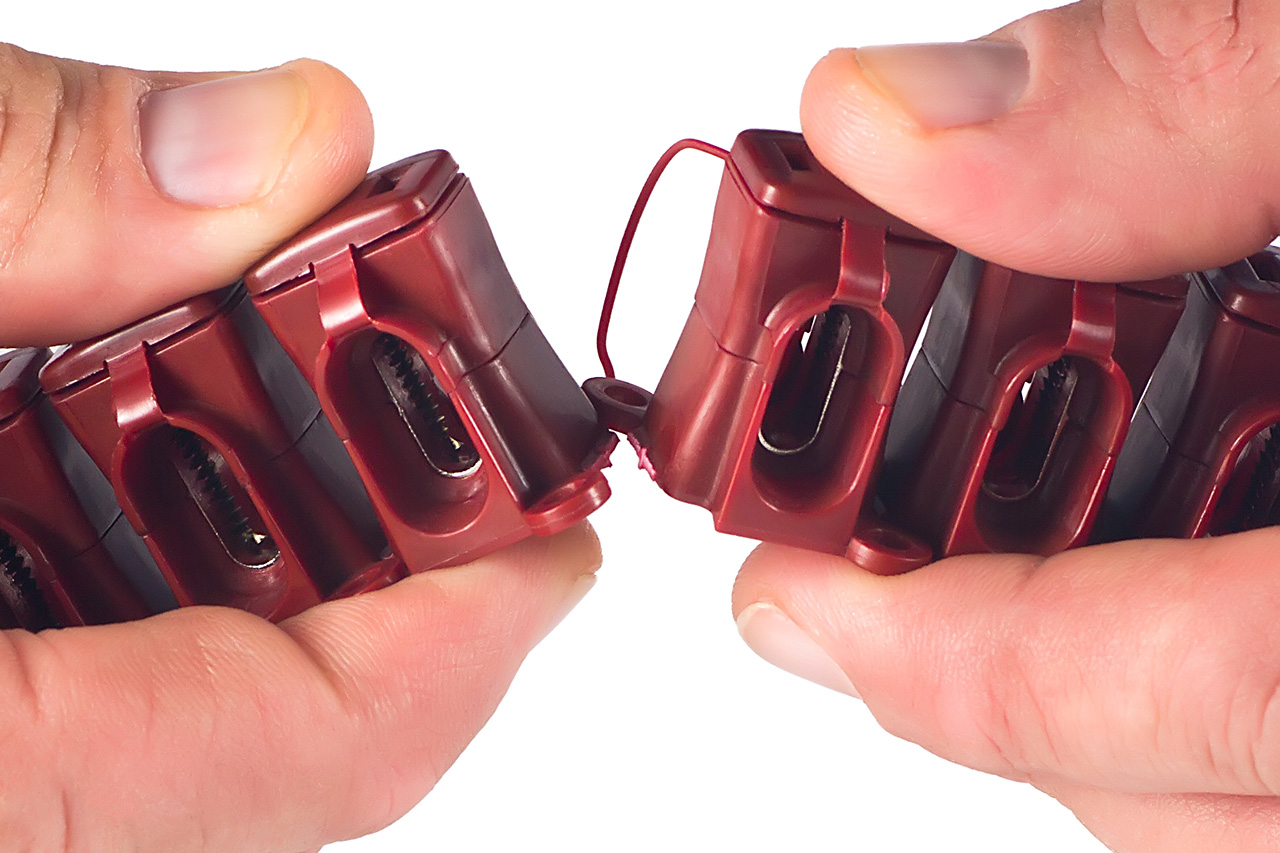

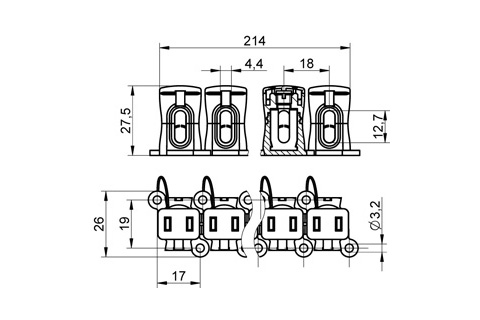

Modelos hasta 10 mm² en tiras de 12 polos, fácilmente divisibles sin necesidad de ningún útil de corte

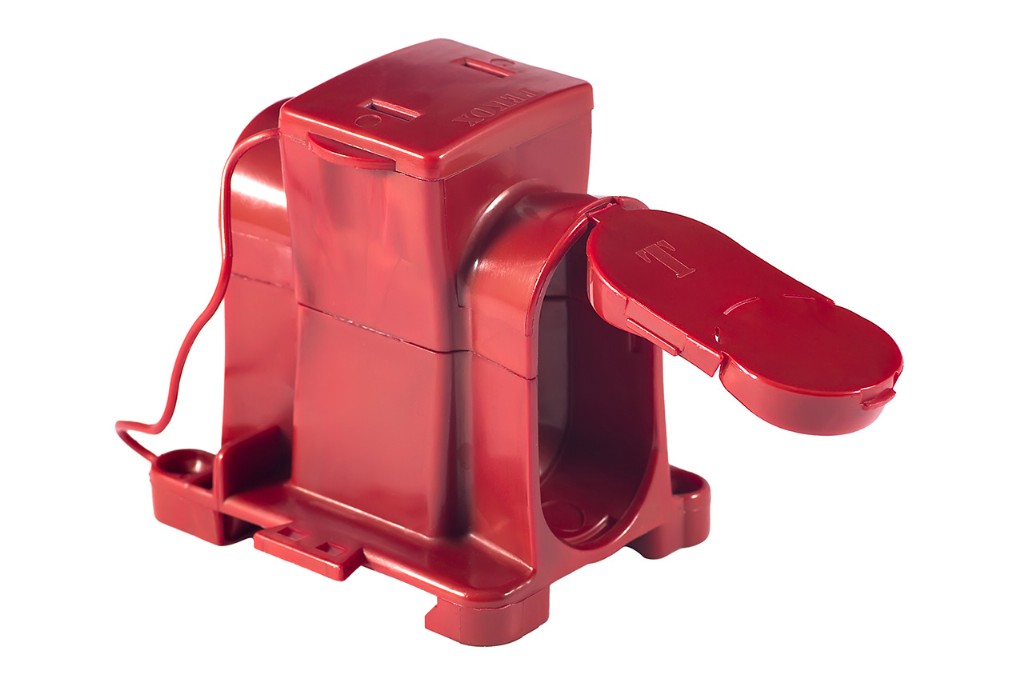

Posibilidad de uso como borna terminal gracias a su tapa final removible
Derivaciones sin corte de línea principal
Borna de seguridad
Capacidad conexión:
- Cable rígido: 6 mm² / 2,5 mm²
- Cable flexible: 4 mm² / 2,5 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- Ejecución en 12 polos, facilmente divisibles sin utilizar herramientas.
Intensidad: 41 A
Par apriete: 0,8 Nm
Métrica: M 5
Tornillo: Ranura
Borna de seguridad
Capacidad conexión:
- Cable rígido: 10 mm² / 4 mm²
- Cable flexible: 6 mm² / 4 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- Ejecución en 12 polos, facilmente divisibles sin utilizar herramientas.
Intensidad: 57 A
Par apriete: 1,2 Nm
Métrica: M 6
Tornillo: Ranura
Borna de seguridad
Capacidad conexión:
- Cable rígido: 16 mm² / 6 mm²
- Cable flexible: 10 mm² / 4 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- Ejecución unipolar.
- Polos engarzables.
Intensidad: 76 A
Par apriete: 2,5 Nm
Métrica: M 8
Tornillo: Ranura
Borna de seguridad
Capacidad conexión:
- Cable rígido: 35 mm² / 16 mm²
- Cable flexible: 25 mm² / 10 mm²
Voltaje: 750V
Temperatura: 110ºC
Constructivas:
- Ejecución unipolar.
- Polos engarzables.
Intensidad: 125 A
Par apriete: 2,5 Nm
Métrica: M 12
Tornillo: Ranura
Borna de seguridad
Capacidad conexión:
- Cable rígido: 50 mm²
- Cable flexible: 35 mm²
Voltaje: 1000 V
Temperatura: 110ºC
Constructivas:
- Ejecución unipolar.
- Polos engarzables.
Intensidad: 150 A
Par apriete: 5 Nm
Métrica: M 14
Tornillo: Ranura
Borna de seguridad
Capacidad conexión:
- Cable rígido: 50 mm²
- Cable flexible: 35 mm²
Voltaje: 1000 V
Temperatura: 110ºC
Constructivas:
- Ejecución unipolar.
- Polos engarzables.
Intensidad: 150 A
Par apriete: 5 Nm
Métrica: M 14
Tornillo: Allen
Borna de seguridad
Capacidad conexión:
- Cable rígido: 70 mm²
- Cable flexible: 50 mm²
Voltaje: 1000 V
Temperatura: 110ºC
Constructivas:
- Ejecución unipolar.
- Polos engarzables.
Intensidad: 192 A
Par apriete: 5,5 Nm
Métrica: M 16
Tornillo: Ranura
Borna de seguridad
Capacidad conexión:
- Cable rígido: 70 mm²
- Cable flexible: 50 mm²
Voltaje: 1000 V
Temperatura: 110ºC
Constructivas:
- Ejecución unipolar.
- Polos engarzables.
Intensidad: 192 A
Par apriete: 5,5 Nm
Métrica: M 16
Tornillo: Allen
Borna de seguridad
Capacidad conexión:
- Cable rígido: 95 mm²
- Cable flexible: 70 mm²
Voltaje: 1000 V
Temperatura: 110ºC
Constructivas:
- Ejecución unipolar.
- Polos engarzables.
Intensidad: 232 A
Par apriete: 9 Nm
Métrica: M 18
Tornillo: Ranura
Borna de seguridad
Capacidad conexión:
- Cable rígido: 95 mm²
- Cable flexible: 70 mm²
Voltaje: 1000 V
Temperatura: 110ºC
Constructivas:
- Ejecución unipolar.
- Polos engarzables.
Intensidad: 232 A
Par apriete: 9 Nm
Métrica: M 18
Tornillo: Allen
Borna de seguridad
Capacidad conexión:
- Cable rígido: 120 mm²
- Cable flexible: 95 mm²
Voltaje: 1000 V
Temperatura: 110ºC
Constructivas:
- Ejecución unipolar.
- Polos engarzables.
Intensidad: 269 A
Par apriete: 11 Nm
Métrica: M 20
Tornillo: Ranura
Borna de seguridad
Capacidad conexión:
- Cable rígido: 120 mm²
- Cable flexible: 95 mm²
Voltaje: 1000 V
Temperatura: 110ºC
Constructivas:
- Ejecución unipolar.
- Polos engarzables.
Intensidad: 269 A
Par apriete: 11 Nm
Métrica: M 20
Tornillo: Allen

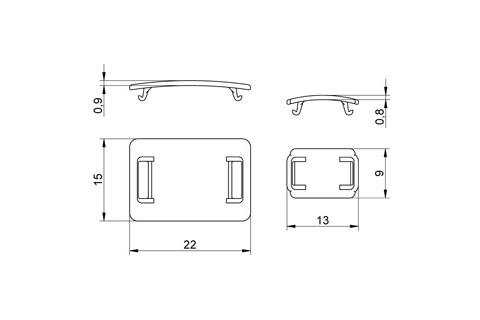

Etiquetas marcaje
Capacidad conexión: Desde 6 mm² hasta 16 mm²
Constructivas:
- Etiqueta de marcaje para linea en bornas de 6 mm2 hasta 16 mm2.
- Color gris.
Etiquetas marcaje
Capacidad conexión: Desde 6 mm² hasta 16 mm²
Constructivas:
- Etiqueta de marcaje para tierra en bornas de 6 mm2 hasta 16 mm2.
- Color verde.
Etiquetas marcaje
Capacidad conexión: Desde 6 mm² hasta 16 mm²
Constructivas:
- Etiqueta de marcaje para tierra en neutro de 6 mm2 hasta 16 mm2.
- Color azul.
Etiquetas marcaje
Capacidad conexión: Desde 35 mm² hasta 120 mm²
Constructivas:
- Etiqueta de marcaje para tierra en bornas de 35 mm2 hasta 120 mm2.
- Color verde.
Etiquetas marcaje
Capacidad conexión: Desde 35 mm² hasta 120 mm²
Constructivas:
- Etiqueta de marcaje para neutro en bornas de 35 mm2 hasta 120 mm2.
- Color azul.
Etiquetas marcaje
Capacidad conexión: Desde 35 mm² hasta 120 mm²
Constructivas:
- Etiqueta de marcaje para linea en bornas de 35 mm2 hasta 120 mm2.
- Color gris.
