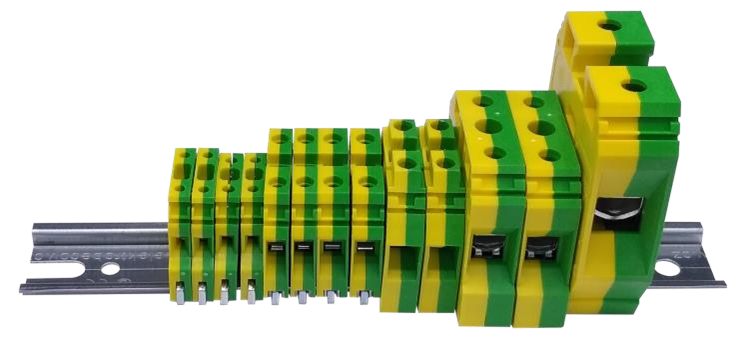

Bornas diseñadas para montar en carril DIN permitiendo un cableado ordenado en espacios reducidos, permite la conexión de cables de conductor rígido y flexible. Se utiliza para la conexión del cableado en armarios eléctricos y cajas de distribución.
Materias primas bornas de paso, multinivel, fusible y potencia:
• Cuerpo: Poliamida 6, color azul, beige, gris o amarillo – verde, V0 (según UL94)
• Borna: Latón
• Tornillos: Acero
• Puente conductor: Cobre electrolítico.
Materias primas topes finales:
• Cuerpo: Poliamida 6, color negro, V0 (según UL94)
• Tornillos: Acero
Materias primas placas y separadores:
• Cuerpo: Poliamida 6, color beige y gris V0 (según UL94)
Materias primas interconectores:
• Peines:
- Cuerpo: Poliamida 6, color amarillo, V0 (según UL94)
- Puente conductor: Cobre electrolítico
• Puentes planos y puentes superiores:
- Tornillos: Acero
- Puente conductor: Latón
Capacidad conexión:
- Cable sólido: 0,5 mm² / 2,5 mm²
- Cable rígido: 0,5 mm² / 2,5 mm²
- Cable flexible: 0,5 mm² / 2,5 mm²
Voltaje: 1000 AC 1500 DC
Temperatura: -40 / 105ºC
Intensidad: 24 A
Par apriete: 0,4 Nm
Métrica: M 2,5 x 7,6
Polos: 2P
Color: Gris / Azul
Grado IP: IP20
Capacidad conexión:
- Cable sólido: 0,5 mm² / 2,5 mm²
- Cable rígido: 0,5 mm² / 2,5 mm²
- Cable flexible: 0,5 mm² / 2,5 mm²
Temperatura: -40 / 105ºC
Par apriete: 0,4 Nm
Métrica: M 2,5 x 7,6
Polos: 2P
Color: Verde-Amarillo
Capacidad conexión:
- Cable sólido: 0,5 mm² / 6 mm²
- Cable rígido: 0,5 mm² / 4 mm²
- Cable flexible: 0,5 mm² / 4 mm²
Voltaje: 1000 AC 1500 DC
Temperatura: -40 / 105ºC
Intensidad: 32 A
Par apriete: 0,5 Nm
Métrica: M 3 x 7
Polos: 2P
Color: Gris / Azul
Grado IP: IP20
Capacidad conexión:
- Cable sólido: 0,5 mm² / 6 mm²
- Cable rígido: 0,5 mm² / 4 mm²
- Cable flexible: 0,5 mm² / 4 mm²
Temperatura: -40 / 105ºC
Par apriete: 0,5 Nm
Métrica: M 3 x 7
Polos: 2P
Color: Verde-Amarillo
Capacidad conexión:
- Cable sólido: 0,5 mm² / 10 mm²
- Cable rígido: 0,5 mm² / 10 mm²
- Cable flexible: 0,5 mm² / 6 mm²
Voltaje: 1000 AC 1500 DC
Temperatura: -40 / 105ºC
Intensidad: 41 A
Par apriete: 0,8 Nm
Métrica: M 3,5 x 8,8
Polos: 2P
Color: Gris / Azul
Grado IP: IP20
Capacidad conexión:
- Cable sólido: 0,5 mm² / 10 mm²
- Cable rígido: 0,5 mm² / 10 mm²
- Cable flexible: 0,5 mm² / 6 mm²
Temperatura: -40 / 105ºC
Par apriete: 0,8 Nm
Métrica: M 3,5 x 8,8
Polos: 2P
Color: Verde-Amarillo
Capacidad conexión:
- Cable sólido: 1,5 mm² / 16 mm²
- Cable rígido: 1,5 mm² / 16 mm²
- Cable flexible: 1,5 mm² / 10 mm²
Voltaje: 1000 AC 1500 DC
Temperatura: -40 / 105ºC
Intensidad: 57A
Par apriete: 1,2 Nm
Métrica: M 4 x 8,8
Polos: 2P
Color: Gris / Azul
Grado IP: IP20
Capacidad conexión:
- Cable sólido: 1,5 mm² / 16 mm²
- Cable rígido: 1,5 mm² / 16 mm²
- Cable flexible: 1,5 mm² / 10 mm²
Temperatura: -40 / 105ºC
Par apriete: 1,2 Nm
Métrica: M 4 x 8,8
Polos: 2P
Color: Verde-Amarillo
Capacidad conexión:
- Cable sólido: 1,5 mm² / 25 mm²
- Cable rígido: 1,5 mm² / 25 mm²
- Cable flexible: 1,5 mm² / 16 mm²
Voltaje: 1000 AC 1500 DC
Temperatura: -40 / 105ºC
Intensidad: 76A
Par apriete: 2 Nm
Métrica: M 5 x 12
Polos: 2P
Color: Gris / Azul
Grado IP: IP20
Capacidad conexión:
- Cable sólido: 1,5 mm² / 25 mm²
- Cable rígido: 1,5 mm² / 25 mm²
- Cable flexible: 1,5 mm² / 16 mm²
Temperatura: -40 / 105ºC
Par apriete: 2 Nm
Métrica: M 5 x 12
Polos: 2P
Color: Verde-Amarillo
Capacidad conexión:
- Cable sólido: 2,5 mm² / 50 mm²
- Cable rígido: 2,5 mm² / 50 mm²
- Cable flexible: 4 mm² / 35 mm²
Voltaje: 1000 AC 1500 DC
Temperatura: -40 / 105ºC
Intensidad: 125 A
Par apriete: 2,5 Nm
Métrica: M 6 x 15,2
Polos: 2P
Color: Gris / Azul
Grado IP: IP10
Capacidad conexión:
- Cable sólido: 2,5 mm² / 50 mm²
- Cable rígido: 2,5 mm² / 50 mm²
- Cable flexible: 4 mm² / 35 mm²
Temperatura: -40 / 105ºC
Par apriete: 2,5 Nm
Métrica: M 6 x 15,2
Polos: 2P
Color: Verde-Amarillo
Capacidad conexión:
- Cable sólido: 10 mm² / 95 mm²
- Cable rígido: 10 mm² / 95 mm²
- Cable flexible: 16 mm² / 70 mm²
Voltaje: 1000V
Temperatura: -20 / 105ºC
Intensidad: 192 A
Par apriete: 6 Nm
Métrica: M 8 x 20
Polos: 2P
Color: Gris / Azul
Grado IP: IP10
Capacidad conexión:
- Cable sólido: 10 mm² / 95 mm²
- Cable rígido: 10 mm² / 95 mm²
- Cable flexible: 16 mm² / 70 mm²
Temperatura: -40 / 105ºC
Par apriete: 6 Nm
Métrica: M 8 x 20
Polos: 2P
Color: Verde-Amarillo
Capacidad conexión:
- Cable sólido: 0,5 mm² / 4 mm²
- Cable rígido: 0,5 mm² / 4 mm²
- Cable flexible: 0,5 mm² / 2,5 mm²
Voltaje: 800 V
Temperatura: -20ºC + 55ºC
Intensidad: 32 A
Par apriete: 0,6 Nm
Métrica: M 3 x 7
Polos: 4P
Color: Gris
Grado IP: IP20
Capacidad conexión:
- Cable sólido: 0,5 mm² / 2,5 mm²
- Cable rígido: 0,5 mm² / 2,5 mm²
- Cable flexible: 0,5 mm² / 1,5 mm²
Voltaje: 750 AC 830 DC
Temperatura: -40 / 105ºC
Intensidad: 24 A (22A con interconector)
Par apriete: 0,4 Nm
Métrica: M 2,5 x 7,6
Polos: 6P
Color: Gris
Grado IP: IP20
Capacidad conexión:
- Cable sólido: 0,5 mm² / 6 mm²
- Cable rígido: 0,5 mm² / 4 mm²
- Cable flexible: 0,5 mm² / 4 mm²
Voltaje: 400 V
Temperatura: -40ºC + 55ºC
Intensidad: 6,3 A
Par apriete: 0,5 Nm
Métrica: M 3 x 7
Polos: 2P
Color: Verde
Grado IP: IP20
Capacidad conexión:
- Cable sólido: 95 mm²
- Cable rígido: 95 mm²
- Cable flexible: 95 mm²
Voltaje: 800 V
Temperatura: -30 / 150ºC
Intensidad: 232 A
Par apriete: 6 Nm
Métrica: M 8 x 25
Polos: 2P
Color: Crema
Grado IP: IP00
Capacidad conexión:
- Cable sólido: 150 mm²
- Cable rígido: 150 mm²
- Cable flexible: 150 mm²
Voltaje: 800 V
Temperatura: -30 / 150ºC
Intensidad: 309 A
Par apriete: 10 Nm
Métrica: M 10 x 30
Polos: 2P
Color: Crema
Grado IP: IP00
